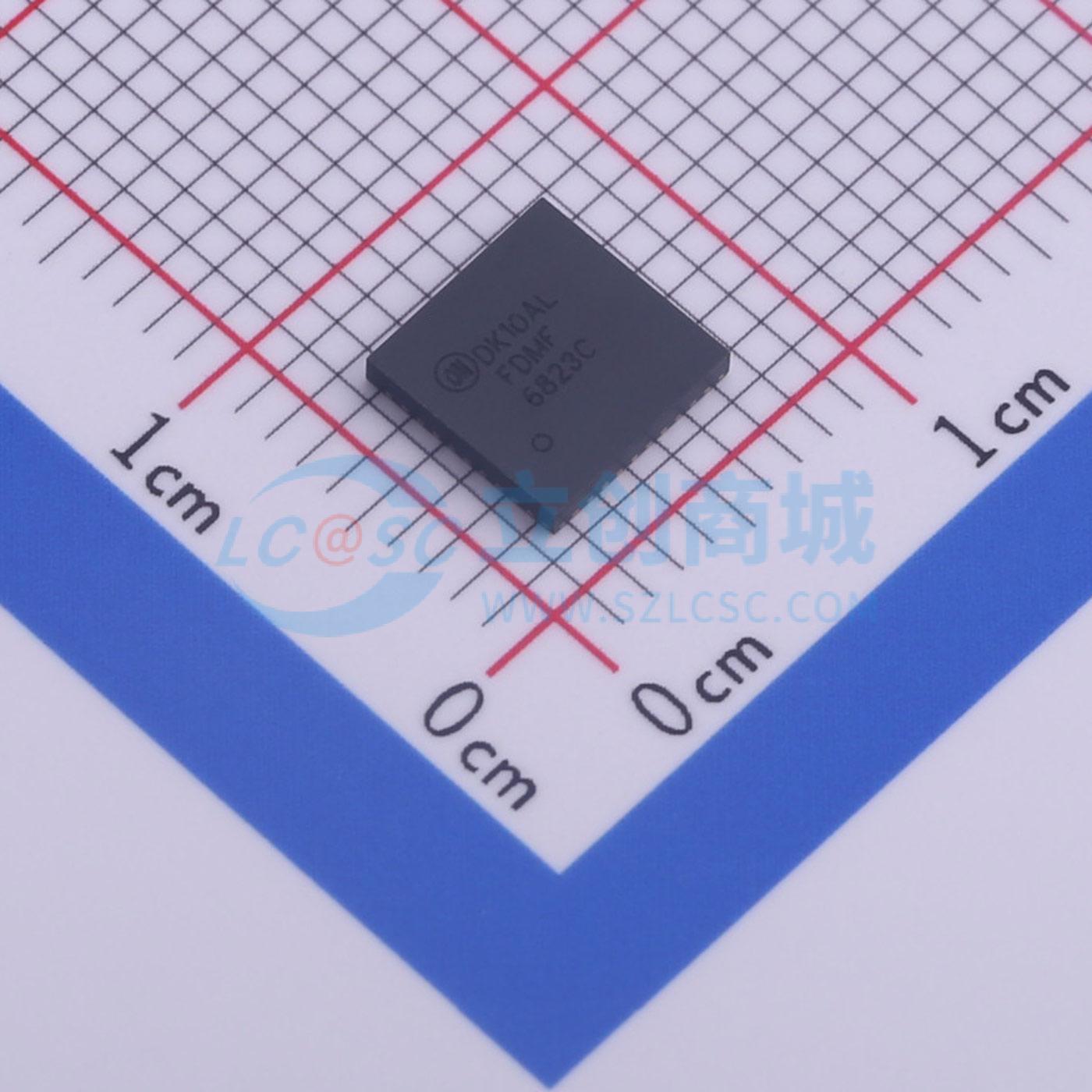

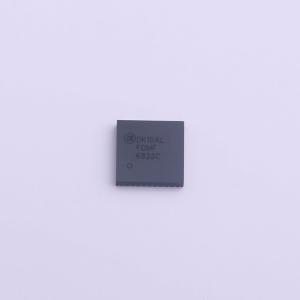

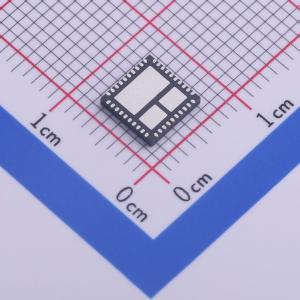

温馨提醒：图片仅供参考，商品以实物为准
商品参数
参数完善中
商品概述
XS™ DrMOS系列是下一代、完全优化、超紧凑的集成式MOSFET加驱动器功率级解决方案，适用于大电流、高频同步降压型DC-DC应用。FDMF6823C将一个驱动器IC、两个功率MOSFET和一个自举肖特基二极管集成到一个热性能增强的6x6 mm超紧凑封装中。
通过集成化设计，整个开关功率级在驱动器和MOSFET动态性能、系统电感以及功率MOSFET的RDS(ON)方面得到了优化。XS™ DrMOS采用高性能PowerTrench® MOSFET技术，显著减少了开关振铃，在大多数降压转换器应用中无需使用缓冲电路。
具有更短死区时间和传播延迟的驱动器IC进一步提升了性能。热警告功能可对潜在的过热情况发出警告。FDMF6823C还集成了跳周期模式（SMOD#），以提高轻载效率。FDMF6823C还提供一个三态5V PWM输入，可与多种PWM控制器兼容。
商品特性
- 峰值效率超过93%
- 大电流处理能力：50 A
- 高性能PQFN铜夹封装
- 三态5V PWM输入驱动器
- 跳周期模式SMOD#（低端栅极关断）输入
- 过热情况热警告标志
- 驱动器输出禁用功能（DISB#引脚）
- SMOD#和DISB#输入分别内置上拉和下拉电阻
- PowerTrench®技术MOSFET，实现干净的电压波形并减少振铃
- 低端MOSFET采用同步FET（集成肖特基二极管）技术
- 集成自举肖特基二极管
- 自适应栅极驱动时序，防止直通
- 欠压锁定（UVLO）
- 针对高达1 MHz的开关频率进行优化
- 薄型SMD封装
- 绿色封装，符合RoHS标准
- 基于Inte Rsh4.0 DrMOS标准
应用领域
- 高性能游戏主板
- 紧凑型刀片服务器、V-Core和非V-Core DC-DC转换器
- 台式计算机、V-Core和非V-Core DC-DC转换器
- 工作站
- 大电流DC-DC负载点转换器
- 网络和电信微处理器电压调节器
- 小尺寸电压调节器模块
