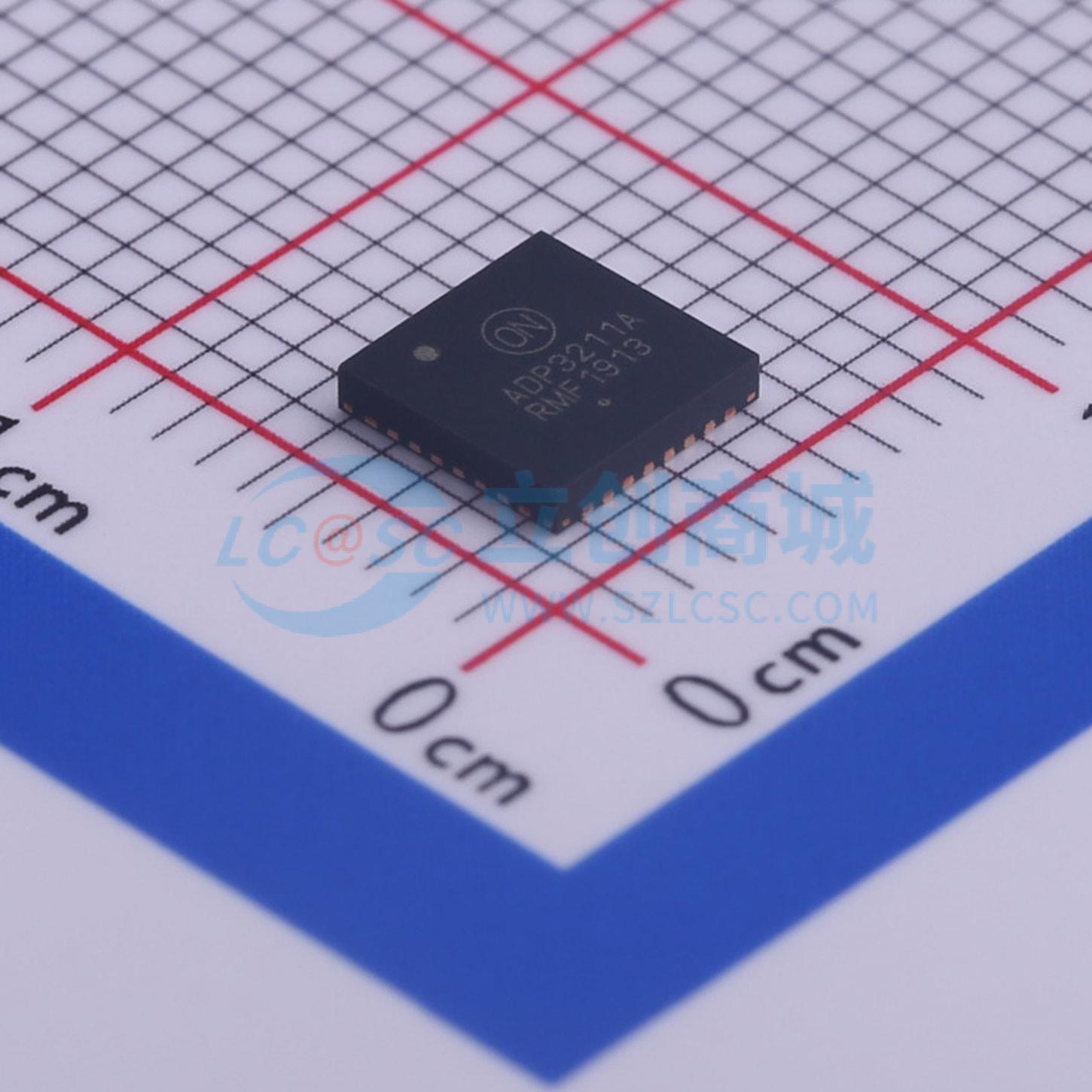

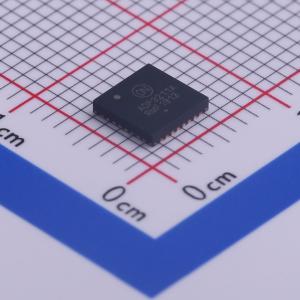

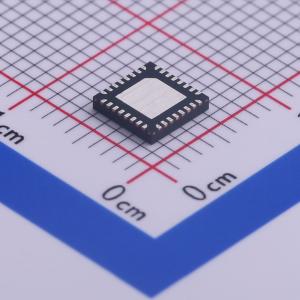

ADP3211AMNR2G

ADP3211是一款高效的单相同步降压开关稳压器控制器。集成驱动器的ADP3211经过优化，可将笔记本电池电压转换为高性能英特尔芯片组所需的电源电压。内部7位DAC用于直接从芯片组或CPU读取VID代码，并将GMCH渲染电压或CPU核心电压设置在0V至1.5V范围内。 ADP3211采用多模式架构，提供可编程开关频率，可根据输出电流要求优化效率。此外，ADP3211具备可编程负载线斜率功能，可根据负载电流调整输出电压，确保核心电压在负载瞬变时始终处于最佳状态。ADP3211还提供准确可靠的电流过载保护和延迟的电源正常输出信号。该IC支持芯片组请求的动态（OTF）输出电压变化。 在CPU模式下，用于IMVP - 6.5应用的ADP3211的启动电压为1.1V，而ADP3211A在CPU模式下的启动电压为1.2V。 ADP3211的工作温度范围为扩展商业级的 - 40℃至100℃，采用32引脚QFN封装。

• 单芯片解决方案
• 与英特尔IMVP - 6.5 CPU和GMCH芯片组电压调节器规格完全兼容
• 集成MOSFET驱动器
• 输入电压范围为3.3V至22V
• 过温时，差分感应核心电压误差最坏情况为±7mV
• 自动节能模式可在轻载运行时实现效率最大化
• 软瞬态控制可降低浪涌电流和音频噪声
• 独立的电流限制和负载线设置输入，提供更多设计灵活性
• 内置电源正常屏蔽功能，支持电压识别（VID）动态瞬变
• 7位、数字可编程DAC，输出范围为0V至1.5V
• 短路保护
• 电流监测输出信号
• 无铅器件
• 完全符合RoHS标准
• 32引脚QFN封装

• 下一代英特尔芯片组的笔记本电源
• 英特尔上网本Atom处理器
