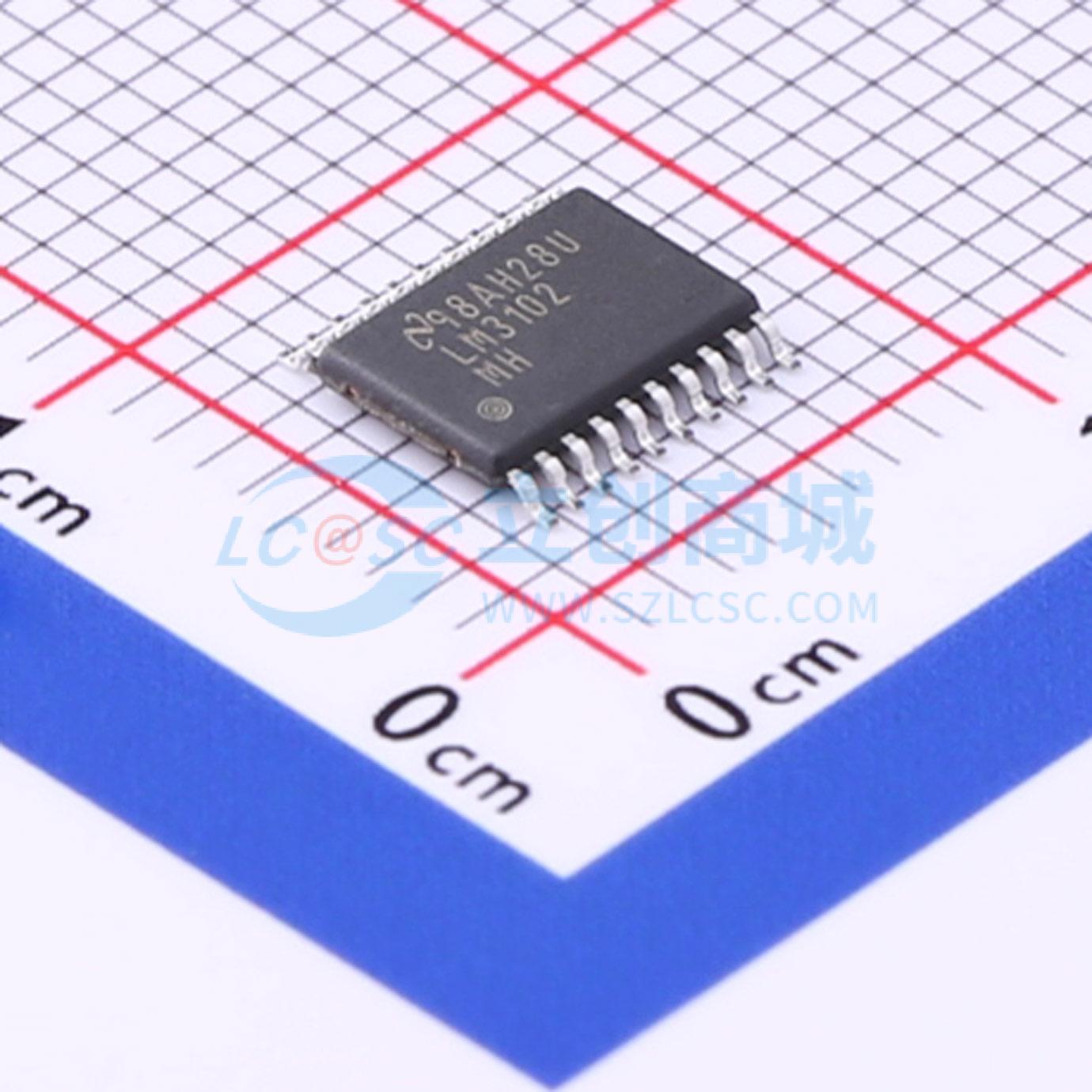

温馨提醒：图片仅供参考，商品以实物为准

LM3102MHX/NOPB

高效同步整流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3102是一款高效的同步整流降压转换器,能够提供高达2.5A的输出电流,支持4.5V至42V的输入电压范围。该器件采用双N通道同步MOSFET,具有低组件数量和小型解决方案的特点,适用于各种电源管理系统。
品牌名称: TI(德州仪器)
商品型号: LM3102MHX/NOPB
商品编号: C456271
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

LM3102同步整流降压转换器具备实现高效且经济实惠的降压稳压器所需的所有功能。该器件可为负载提供高达2.5 A的电流，输出电压低至0.8 V。双N沟道同步MOSFET开关可减少元件数量，从而降低复杂度并减小电路板尺寸。与大多数其他COT稳压器不同，LM3102的稳定性不依赖于输出电容的等效串联电阻（ESR），并且设计为能与陶瓷电容和其他极低ESR输出电容出色配合。该器件无需环路补偿，可实现快速的负载瞬态响应和简单的电路实现。由于输入电压与导通时间呈反比关系，工作频率在电源变化时几乎保持恒定。工作频率可通过外部编程设置，最高可达1 MHz。保护功能包括VCC欠压锁定（UVLO）、输出过压保护、热关断和栅极驱动欠压锁定。LM3102采用热增强型HTSSOP - 20封装，此外，LM3102还有输出电流较低的DSBGA薄型芯片级封装可供选择。

商品特性

元件数量少，解决方案尺寸小
与陶瓷电容和其他低ESR电容配合使用时稳定
无需环路补偿
通过DCM工作模式在轻载时实现高效率
预偏置启动
超快速瞬态响应
可编程软启动
可编程开关频率高达1 MHz
谷值电流限制
输出过压保护
精确的内部参考电压，可调节输出电压低至0.8 V
热关断
关键规格：输入电压范围4.5 V至42 V
2.5 A输出电流
0.8 V，±1.5%参考电压
集成双N沟道主MOSFET和同步MOSFET
热增强型HTSSOP - 20封装

应用领域

5 VDC、12 VDC、24 VDC、12 VAC和24 VAC系统
嵌入式系统和工业控制
汽车远程信息处理和车身电子设备
负载点稳压器
存储系统
宽带基础设施
2节、3节和4节锂电池系统的直接转换

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	2.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
