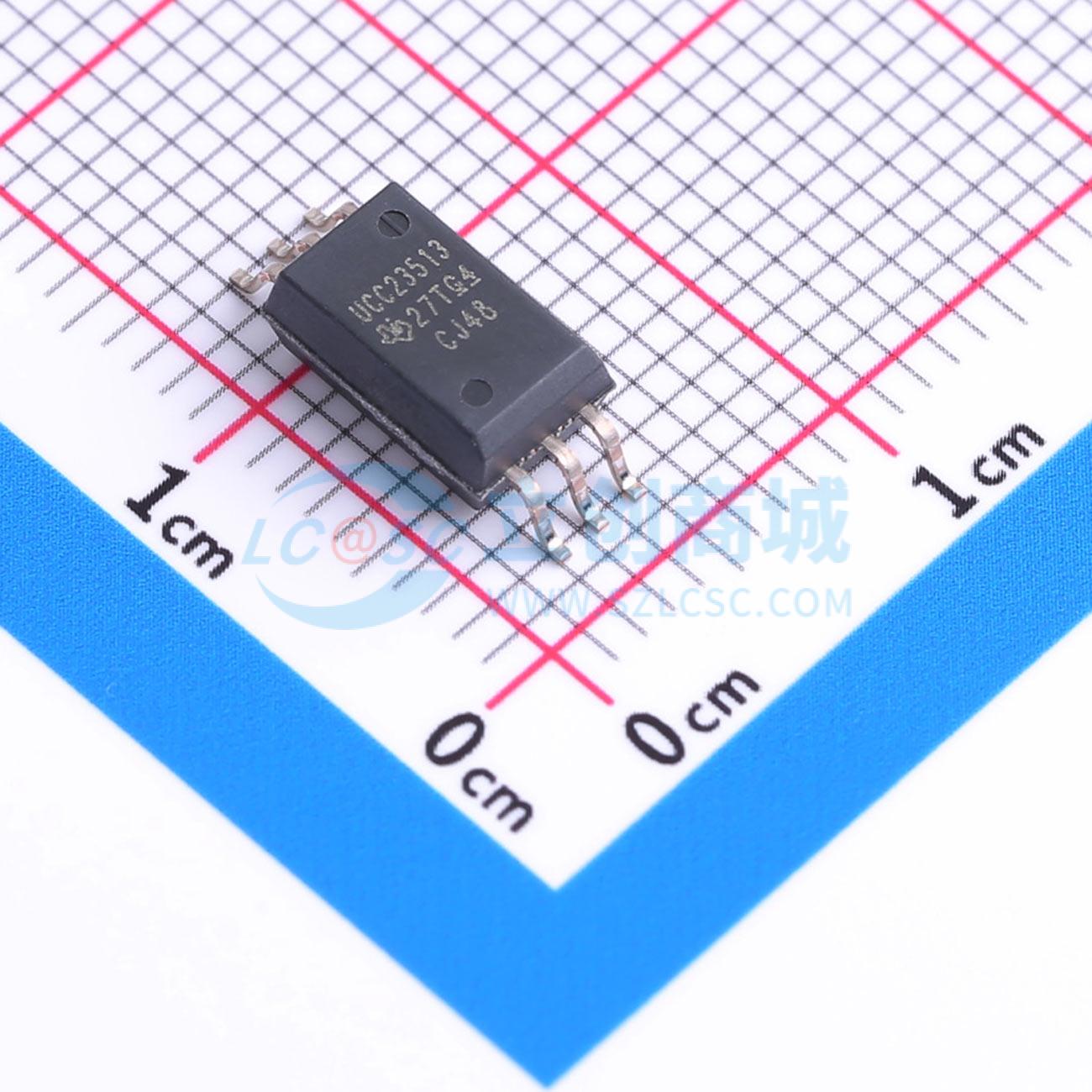

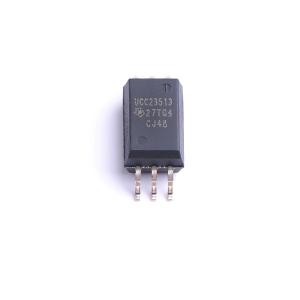

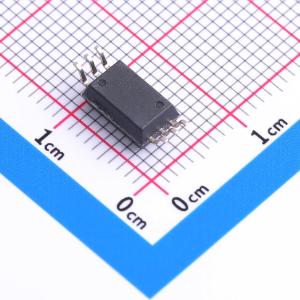

UCC23513DWYR

UCC23513是一款光兼容的单通道隔离栅极驱动器，适用于IGBT、MOSFET和SiC MOSFET，源极峰值输出电流为4.5 A，漏极峰值输出电流为5.3 A，隔离等级为5.7 kVRMS加强绝缘。33 V的高电源电压范围允许使用双极性电源，以有效驱动IGBT和SiC功率FET。UCC23513可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚对引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。严格的工艺控制使器件间的偏差极小。输入级为仿真二极管（e-二极管），与传统LED相比，具有长期可靠性和出色的老化特性。它采用拉伸型SO6封装，爬电距离和电气间隙大于8.5 mm，模塑料属于材料组I，相比漏电起痕指数（CTI）大于600 V。UCC23513的高性能和高可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器。更高的工作温度为传统光耦合器无法支持的应用开辟了新机遇。

• 5.7 kVRMS单通道隔离栅极驱动器，光兼容输入
• 与光隔离栅极驱动器引脚对引脚兼容，可直接升级
• 源极4.5 A/漏极5.3 A峰值输出电流
• 输出驱动器电源电压14 V至33 V
• 轨到轨输出
• 105 ns（最大）传播延迟
• 25 ns（最大）器件间延迟匹配
• 35 ns（最大）脉冲宽度失真
• 150 kV/µs（最小）共模瞬态抗扰度（CMTI）
• 隔离屏障寿命>50年
• 输入级具备13 V反极性电压处理能力
• 拉伸型SO - 6封装，爬电距离和电气间隙大于8.5 mm
• 工作结温TJ：-40℃至+150℃
• 安全相关认证（计划中）：符合DIN V VDE V 0884 - 11:2017 - 01标准的8000 VPK加强绝缘；符合UL 1577标准的5.7 kVRMS隔离1分钟；符合GB4943.1 - 2011的CQC认证

• 工业电机控制驱动器
• 工业电源、不间断电源（UPS）
• 太阳能逆变器
• 感应加热
