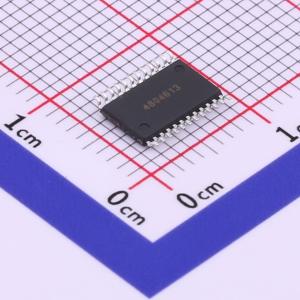

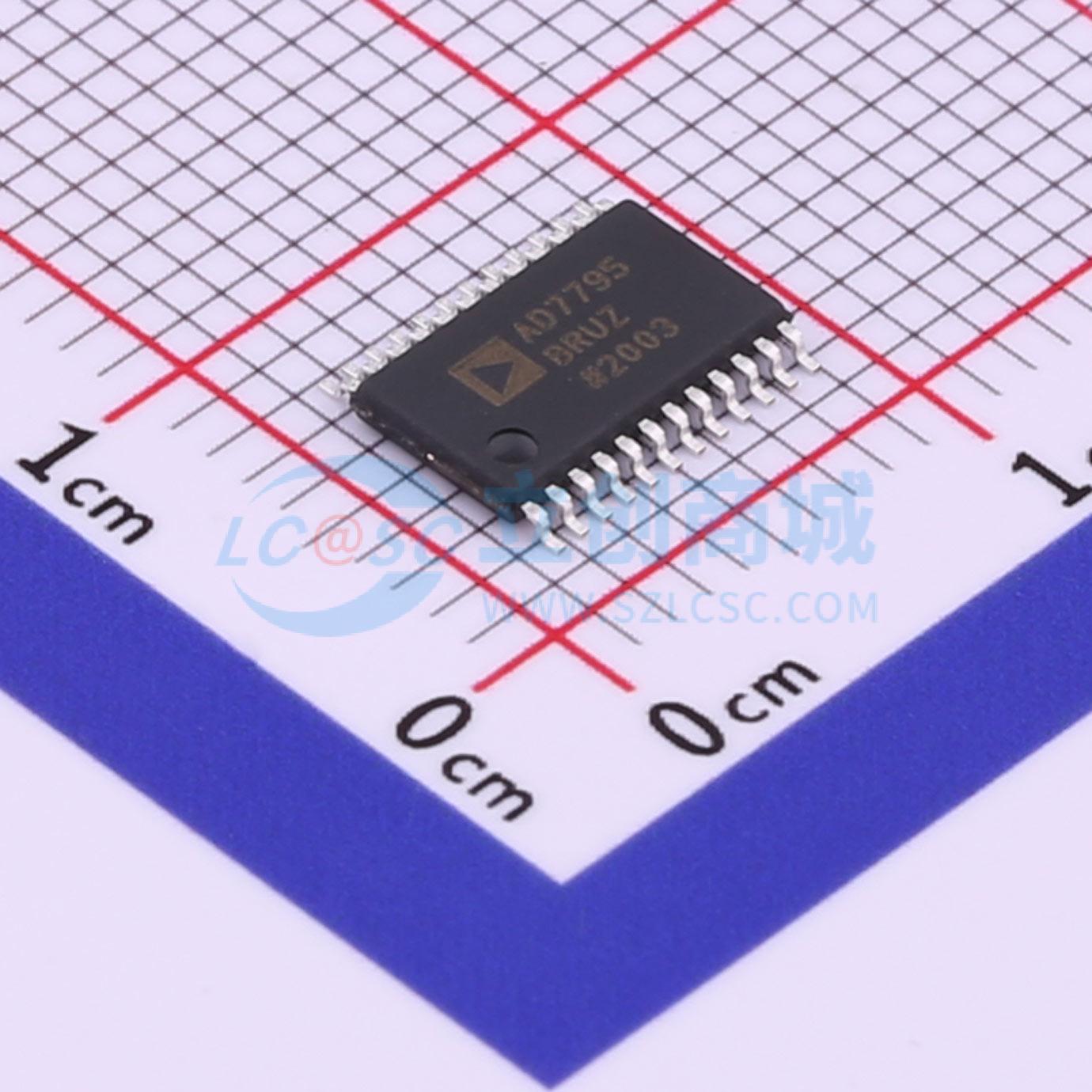

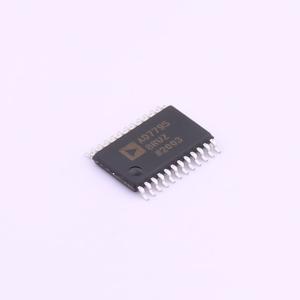

AD7795BRUZ-REEL
6通道、低噪声、低功耗、16位Σ-Δ型ADC，内置片内仪表放大器和基准电压源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7794/AD7795均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声24位/16位的6路差分输人的∑-△ADC；还集成了片内低噪声仪表放大器，因而可直接输入小信号到ADC。每款器件均内置一个精密低噪声、低温漂内部带隙基准电压源，也可采用最多两个外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。低端电源开关可用来在两次转换之间关断桥式传感器，从而使系统功耗降至最低。AD7794/AD7795可以采用内部时钟或外部时钟工作，输出数据速率可在4.17Hz至470Hz的范围内变化。两款器件均采用2.7V至5.25V电源供电。B级器件(AD7794和AD7795)的额定温度范围为 -40°C至 +105°C，而C级器件(AD7794)的额定温度范围为 -40°C至 +125°C。这些器件的典型功耗为 400μA，采用24引脚TSSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7795BRUZ-REEL
- 商品编号
- C456288
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 470Hz | |
| 通道数 | 6 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 15LSB | |
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 64kHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 4ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 470Hz | |
| 静态电流 | 1uA | |
| 全量程范围(FSR) | 2.5V |
商品概述
AD7794/AD7795均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声24位/16位的6路差分输人的∑-△ADC；还集成了片内低噪声仪表放大器，因而可直接输入小信号到ADC。 每款器件均内置一个精密低噪声、低温漂内部带隙基准电压源，也可采用最多两个外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。低端电源开关可用来在两次转换之间关断桥式传感器，从而使系统功耗降至最低。AD7794/AD7795可以采用内部时钟或外部时钟工作，输出数据速率可在4.17Hz至470Hz的范围内变化。 两款器件均采用2.7V至5.25V电源供电。B级器件(AD7794和AD7795)的额定温度范围为 -40°C至 +105°C，而C级器件(AD7794)的额定温度范围为 -40°C至 +125°C。这些器件的典型功耗为 400μA，采用24引脚TSSOP封装。
商品特性
- 最高23位有效分辨率
- 均方根(RMS)噪声：40nV(4.17Hz时)，85nV(16.7Hz时)
- 电流：400μA(典型值)
- 省电模式：最大1μA
- 低噪声可编程增益仪表放大器
- 带隙基准电压源，典型温漂值为4ppm/C
- 更新速率：4.17Hz至470Hz
- 6路差分模拟输入
- 内部时钟振荡器
- 50Hz/60Hz同时抑制
- 基准电压检测
- 可编程电流源
- 片内偏置电压发生器
- 熔断电流控制
- 低端电源开关
- 电源电压：2.7V至5.25V
- 温度范围：B级： -40°C至 +105°C；C级： -40°C至 +125°C
- 独立接口电源
- 24引脚TSSOP封装
- 三线式串行接口、QSPI、MICROWIRE、DSP兼容SCLK上为施密特触发器
应用领域
- 温度测量
- 压力测量
- 电子秤
- 应变栅传感器
- 气体分析
- 工业过程控制
- 仪器仪表
- 血液分析
- 智能发射机
- 液相/气相色谱仪
- 6位DVM
