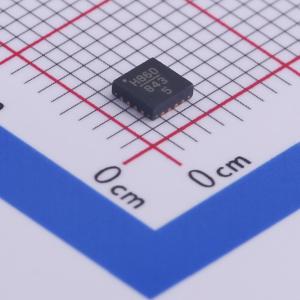

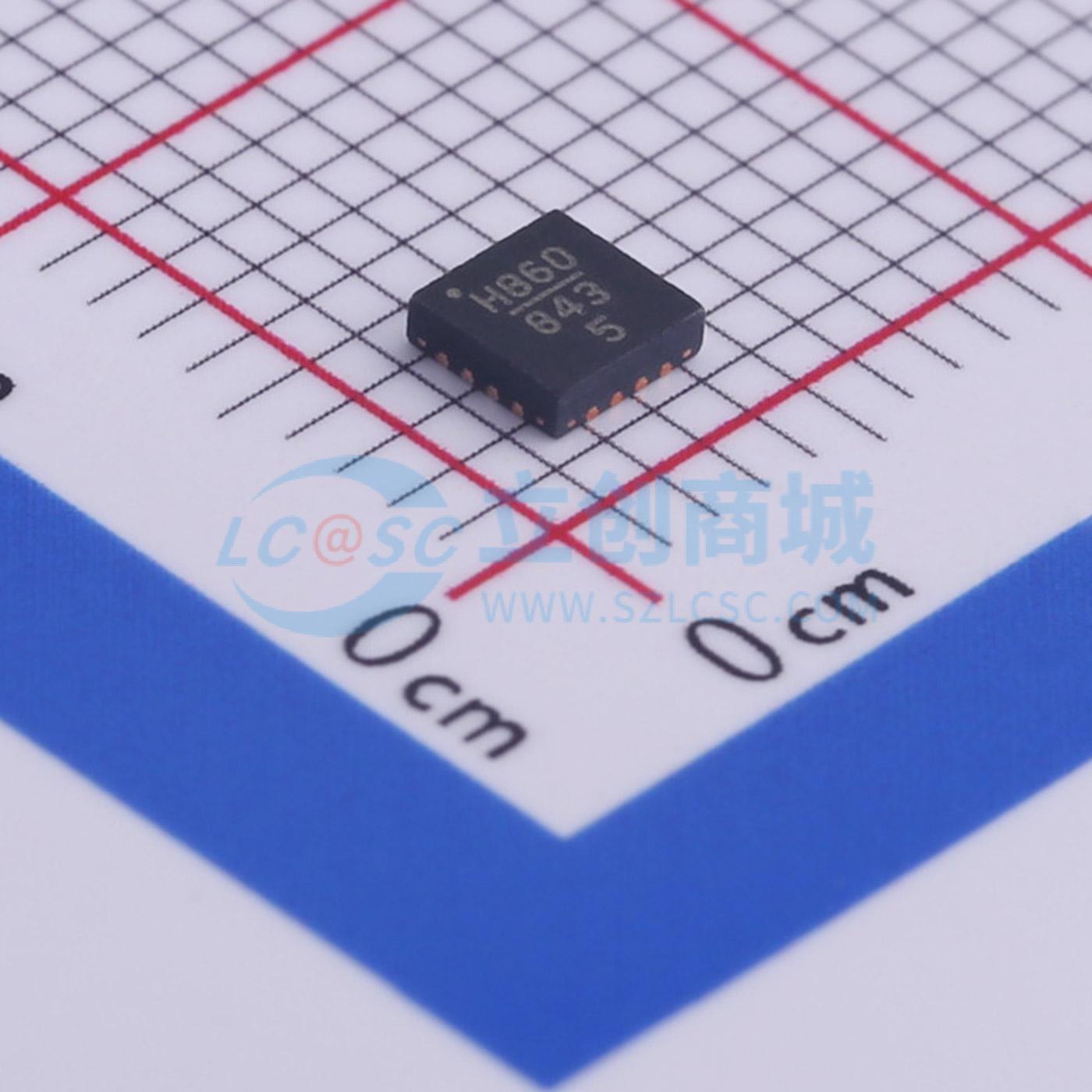

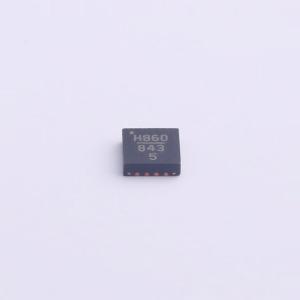

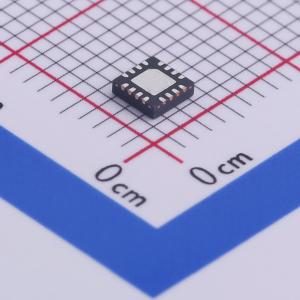

温馨提醒：图片仅供参考，商品以实物为准

HMC860LP3ETR

四通道、低噪声、高PSRR线性稳压器

SMT扩展库PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: HMC860LP3ETR
商品编号: C456280
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

HMC860LP3E是一款BiCMOS超低噪声四输出电压调节器。它采用外部去耦的低噪声带隙基准，以实现最佳的近端噪声性能。在0.1 MHz至10 MHz范围内的高电源抑制比（PSRR）可出色抑制前置开关稳压器的噪声。四个电压输出非常适合频率生成子系统，包括Hittite带集成VCO的广泛PLL产品线。每个输出电压可通过使用一个外部电阻进行调节，使其高于或低于默认值。通过将相应的HV引脚接地，每个输出可设置为5V。该调节器可通过与TTL兼容的使能输入关断电源。HMC860LP3E采用3x3mm QFN SMT封装。

商品特性

超低噪声：10 kHz时为3nV/√Hz，1 kHz时为7nV/√Hz
高电源抑制比（PSRR）：1 kHz时为80 dB，1 MHz时为60 dB
四个电压输出：VR1为3V / 80 mA，VR2、VR3为3V / 20 mA，VR4为4.5V / 120 mA
可调输出：2.5V至5.2V
低关断电流：< 1 μA
16引脚3x3 mm SMT封装：9mm²

应用领域

测试仪器
基站基础设施
超低噪声频率生成
小数N合成器电源
混合信号电路电源

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	5.6V
	输出电压	3V；4.5V；2.5V~5.2V
	输出电流	80mA；120mA；20mA；20mA
	电源纹波抑制比(PSRR)	80dB@(1kHz)

	属性	参数值
	静态电流(Iq)	-
	噪声	1.5uVrms
	特性	带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	4
