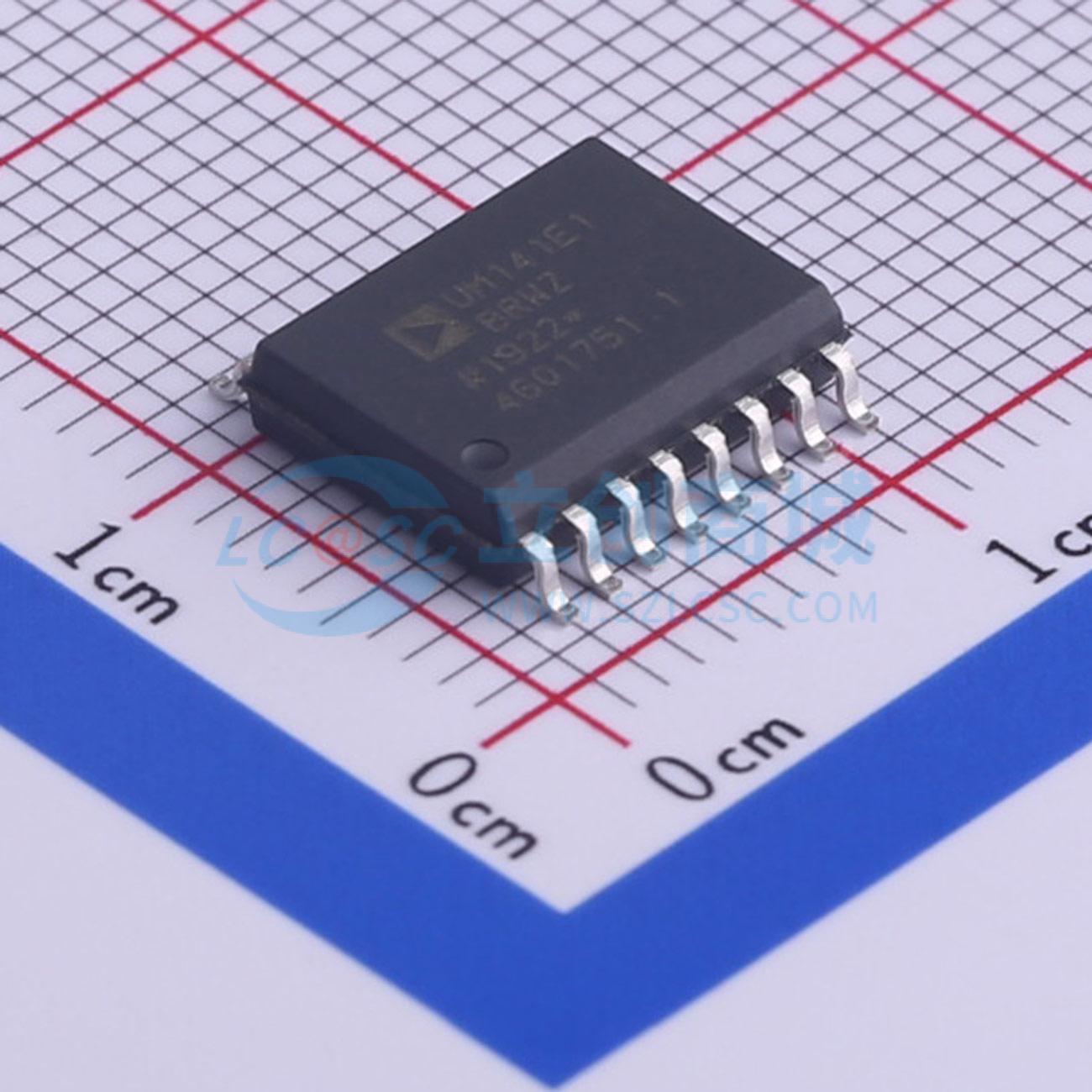

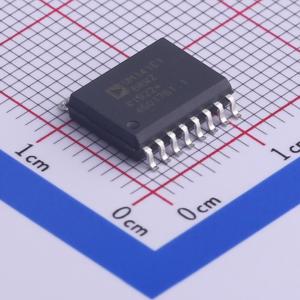

温馨提醒：图片仅供参考，商品以实物为准

ADUM141E1BRWZ-RL

带输出使能和1个反向通道的鲁棒、四通道隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道数字隔离器基于iCoupler技术，结合高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，性能优于光耦合器和其他集成耦合器。5V工作时，最大传播延迟为13ns，脉冲宽度失真小于3ns，通道匹配最大为3.0ns。数据通道独立，有多种配置，耐压额定值为3.0kV rms或3.75kV rms。器件两侧的电源电压范围为1.8V至5V，与低电压系统兼容，并能实现电压转换
品牌名称: ADI(亚德诺)
商品型号: ADUM141E1BRWZ-RL
商品编号: C456282
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.506克(g)

商品参数

商品概述

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ADuM142D/ADuM142E1是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器设备和其他集成耦合器等替代产品的出色性能特性。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于3ns。通道匹配紧密，最大为3.0ns。 ADuM140D/ADuM140E/ADuM141D/ADuM141E/ADuM142D/ADuM142E的数据通道相互独立，有多种配置可供选择，耐受电压额定值为3.0kV rms或3.75kV rms。器件两侧的电源电压范围为1.8V至5V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代产品不同，在没有输入逻辑转换的情况下，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM140E1/ADuM141E1/ADuM142E1与ADuM1400/ADuM1401/ADuM1402引脚兼容。

商品特性

高共模瞬态抗扰度：100kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5V工作时最大为13ns，1.8V工作时最大为15ns
最大保证数据速率为150Mbps
安全和法规认证：符合UL 1577标准，1分钟3000V rms/3750V rms的UL认证、CSA组件验收通知5A、VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12，峰值849V、符合GB4943.1 - 2011的CQC认证
向后兼容性：ADuM140E1/ADuM141E1/ADuM142E1与ADuM1400/ADuM1401/ADuM1402引脚兼容
低动态功耗
1.8V至5V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的SOIC封装
适用于汽车应用

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	-
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.8V~5.5V
	工作电压(VCCB)	1.8V~5.5V
	传播延迟(tpd)	13ns
