温馨提醒：图片仅供参考，商品以实物为准

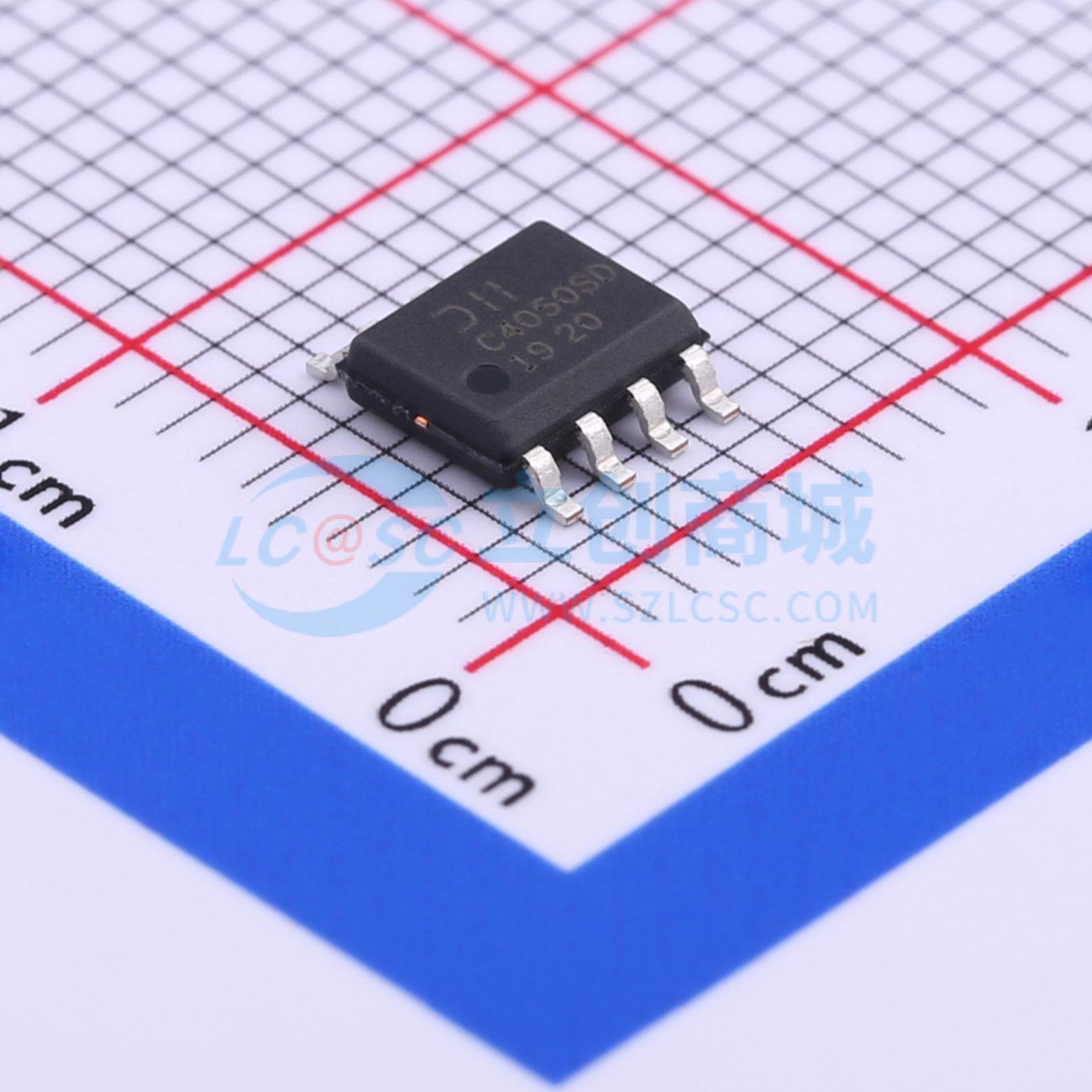

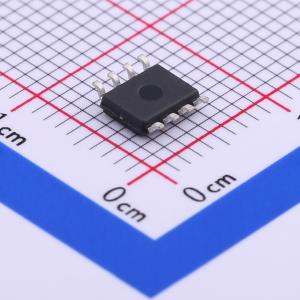

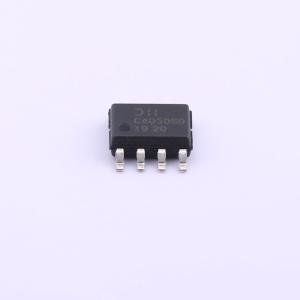

DMC4050SSD-13
1个N沟道+1个P沟道 耐压:40V 电流:5.3A
- 品牌名称
- DIODES(美台)
- 商品型号
- DMC4050SSD-13
- 商品编号
- C444479
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V,4.2A | |
| 耗散功率(Pd) | 14.3mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V；1.8V | |
| 栅极电荷量(Qg) | 37.56nC@10V | |
| 输入电容(Ciss) | 1.7908nF@20V；1.64317nF@20V | |
| 反向传输电容(Crss) | 127.82pF@20V；120.5pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 半桥 |
商品概述
这款MOSFET的设计旨在确保N沟道和P沟道FET的RDS(ON)相匹配，以最大限度地减少桥路两臂的损耗。DMC4040SSD针对三相无刷直流电机（BLDC）电路和冷阴极荧光灯（CCFL）背光应用进行了优化。
商品特性
- N沟道和P沟道RDS(ON)匹配——最大限度降低功率损耗
- 快速开关——最大限度降低开关损耗
- 双器件——减少PCB面积
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
- 该器件符合JEDEC标准（如AEC - Q中引用），具备高可靠性
- 另有符合汽车应用标准的型号（DMC4055SSDQ），其数据手册单独提供
应用领域
- 三相无刷直流电机
- 冷阴极荧光灯背光
