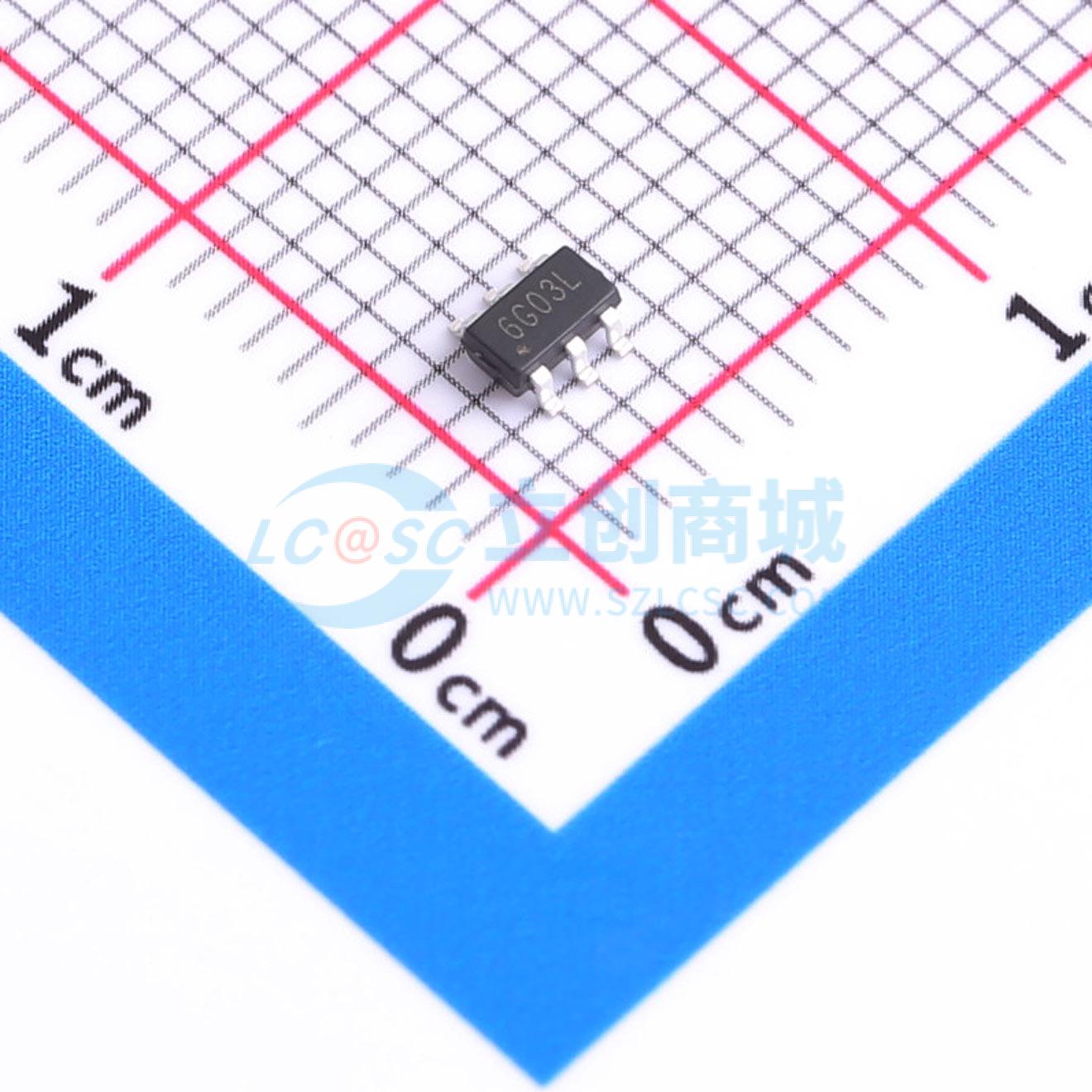

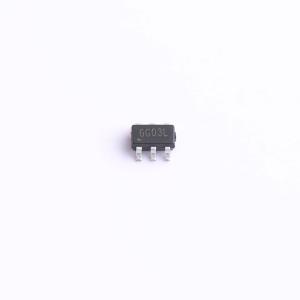

XR6G03L
N沟道和P沟道快速开关MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是高性能沟槽N沟道和P沟道MOSFET，具有极高的单元密度，为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。符合RoHS和绿色产品要求，100%保证单脉冲雪崩能量（EAS），并通过全功能可靠性认证。
- 品牌名称
- XNRUSEMI(新锐)
- 商品型号
- XR6G03L
- 商品编号
- C42457182
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.04473克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V；30V | |
| 连续漏极电流(Id) | 6A；6A | |
| 导通电阻(RDS(on)) | 36mΩ@10V；18mΩ@10V | |
| 耗散功率(Pd) | 2.08W；2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V；1.5V | |
| 栅极电荷量(Qg) | 7.2nC@20V；6.8nC@15V | |
| 输入电容(Ciss) | 530pF；370pF | |
| 反向传输电容(Crss) | 40pF；56pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
XR6G03L是高性能的沟槽型N沟道和P沟道MOSFET,具有极高的单元密度,可为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。XR6G03L符合RoHS标准和绿色产品要求,100%经过雪崩能量耐量(EAS)测试,且具备完整的功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%雪崩能量耐量(EAS)保证
- 提供绿色环保器件
应用领域
-半桥和逆变器中的电源管理-DC-DC转换器-负载开关
