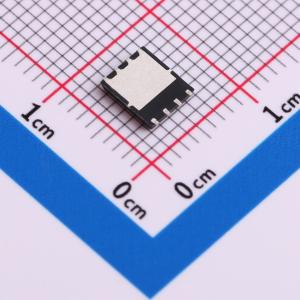

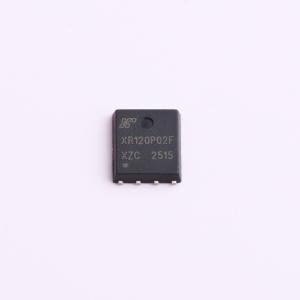

XR120P02F
P沟道20V快速开关MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高单元密度沟槽式P沟道MOSFET，为大多数同步降压转换器应用提供出色的导通电阻和栅极电荷。符合RoHS和绿色生产要求，并通过了全功能可靠性认证。
- 品牌名称
- XNRUSEMI(新锐)
- 商品型号
- XR120P02F
- 商品编号
- C42456927
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.177148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.2mΩ@4.5V,30A | |
| 耗散功率(Pd) | 124W | |
| 阈值电压(Vgs(th)) | 750mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 98nC@10V | |
| 输入电容(Ciss) | 10.611nF@10V | |
| 反向传输电容(Crss) | 901pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 1.368nF |
商品概述
XR3D02M是高单元密度沟槽型P沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 XR3D02M符合RoHS和绿色产品要求，100%保证具有抗雪崩能力（EAS），并通过了全功能可靠性认证。
商品特性
- 超低栅极电荷
- 100%保证抗雪崩能力（EAS）
- 提供绿色环保器件
- 出色的CdV/dt效应抑制
- 先进的高单元密度沟槽技术
