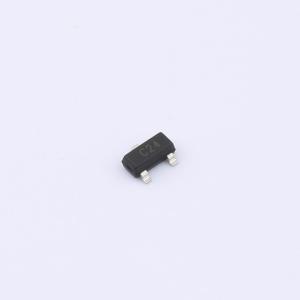

温馨提醒：图片仅供参考，商品以实物为准
SM24C
双向TVS 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM24C TVS 二极管阵列旨在保护控制器局域网（CAN）线路免受静电放电（ESD）、电快速瞬变（EFT）及其他过压瞬变的损害。SM24C 系列能够承受高于 IEC 61000 - 4 - 2 国际标准规定的最大水平的反复 ESD 冲击，且性能不会下降，并能安全地耗散 2A 的 8/20μs 浪涌电流（IEC 61000 - 4 - 5）。SM24C 采用 SOT - 23 封装
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SM24C
- 商品编号
- C42449128
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 80V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4.5pF |
