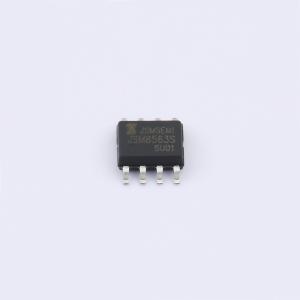

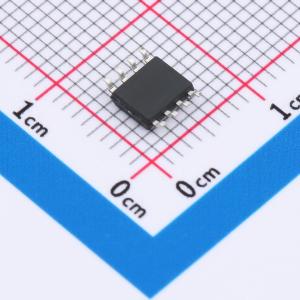

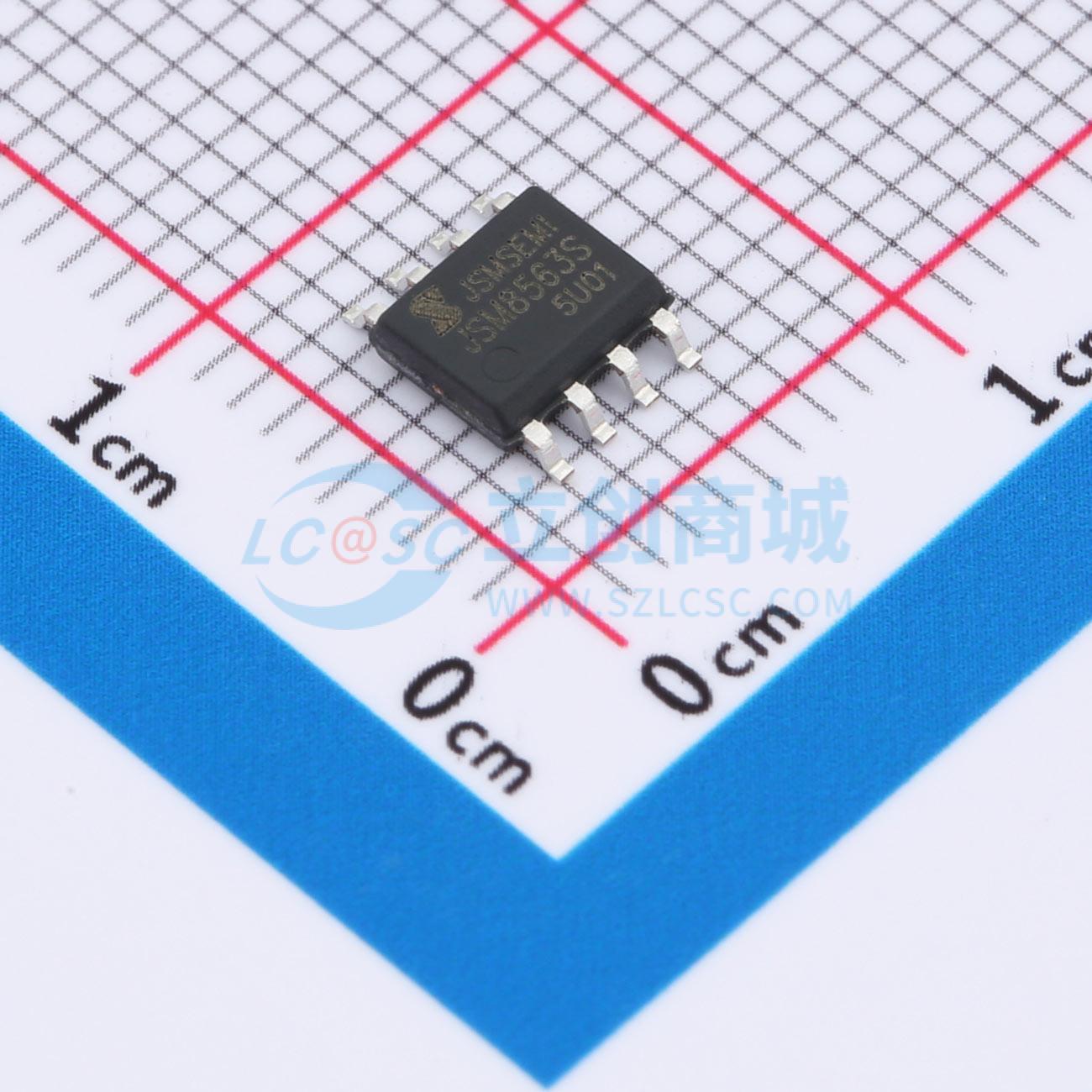

PCF8563T-JSM

PCF8563T-JSM是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过I²C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。 PCF8563T-JSM有16个8位寄存器，一个可自动增量的地址寄存器，一个内置32.768kHz振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟RTC提供时钟源），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400kHz的I²C口总线接口。 所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前两个寄存器（内部地址00H，01H）用作控制寄存器和状态寄存器，地址02H~08H用于时钟计数器(秒到年计数器)，地址09H~0CH用于报警寄存器（定义报警条件），地址0DH用于控制CLKOUT管脚的输出频率，地址0EH和0FH分别用作定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器的编码格式为BCD码，星期和星期报警寄存器不以BCD格式编码。

• 可计时基于32.768kHz晶体的秒，分，小时，星期，天，月和年，带有世纪标志
• 宽工作电压范围：2.5~5.5V
• 低休眠电流：典型值为0.25μA，VD D = 3.0V，TA = 25°C
• I²C总线从地址：读，0A3H；写，0A2H
• 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
• 报警和定时器
• 掉电检测器
• 内部集成振荡电容
• 漏极开路中断引脚

• 便携式媒体播放器
• 移动电话
• 复费率电度表、IC卡水表、IC卡煤气表
• 传真机
• 安防电子
