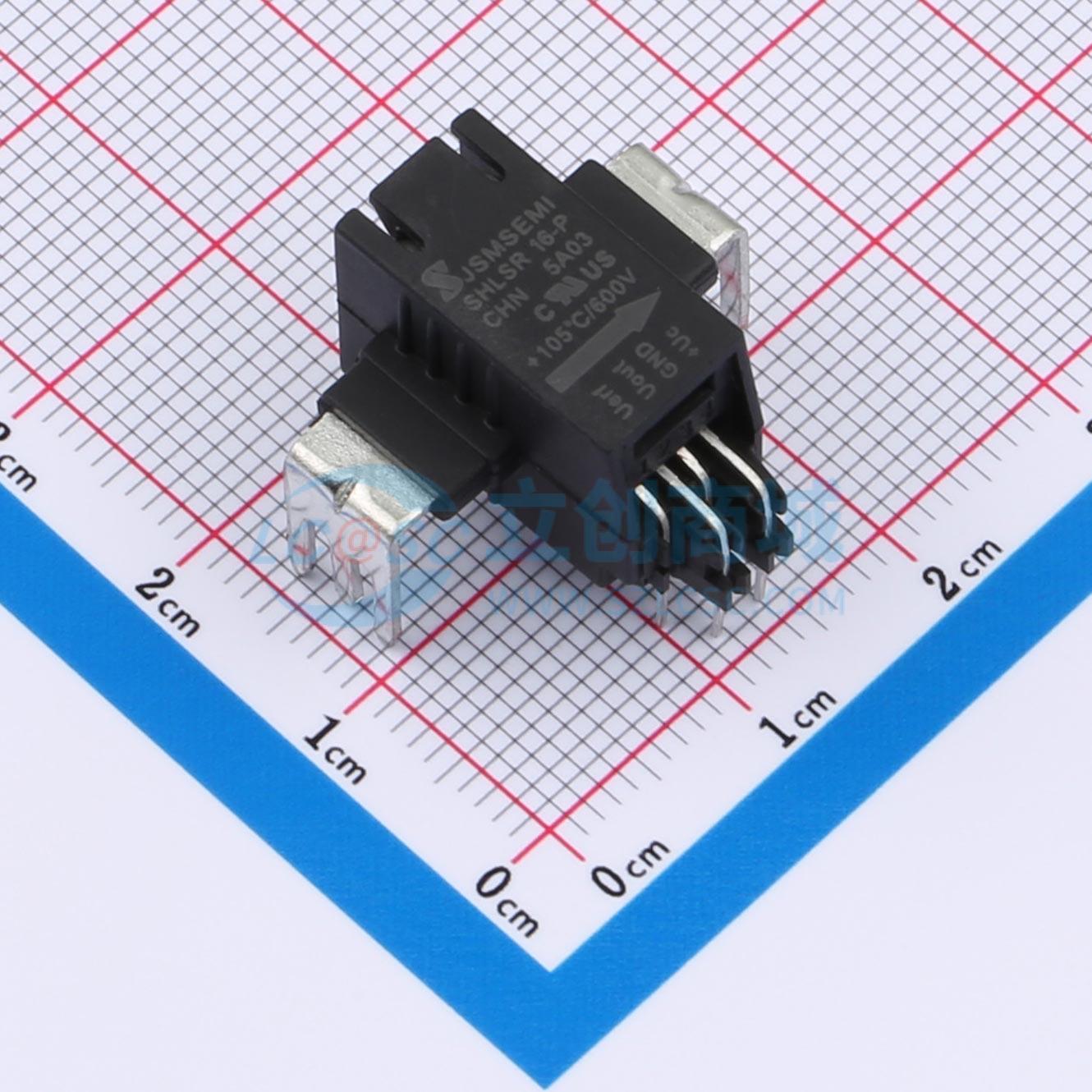

温馨提醒：图片仅供参考，商品以实物为准
SHLSR16-P
高精度、快速响应、低噪声紧凑型电流传感器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SHLSR16-P
- 商品编号
- C42449141
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 7.713333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±40A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 4.7kVrms | |
| 灵敏度 | 29mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 带宽 | 250kHz | |
| 电流端电阻 | 0.21mΩ | |
| 响应时间(tr) | 1.6us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品概述
SHLSR xx-P系列产品是基于霍尔原理的开环电流传感器，具有高稳定性、高精度、快速响应和低噪声的特点。其优势包括超低的30ppm/K温度系数、0.15%的超低灵敏度误差以及在额定电流下达到0.2%的精度等。适用于测量各种类型和幅度的电流，如直流、交流和脉冲电流等。
商品特性
- 开环电流传感器，量程可选，电压输出
- 5V电源供电（SHLSR xx-P）
- 电气失调电压±2mV
- 初级导体与信号端子电气隔离
- 失调电压温度系数±0.05mV/℃
- 采用砷化镓封装材料
- 低功耗
- 结构紧凑，适合PCB表面贴装
- 出厂校准
- 高带宽
