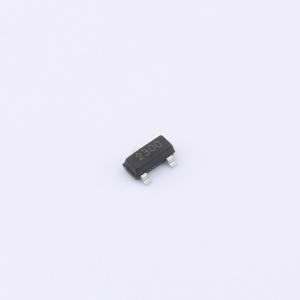

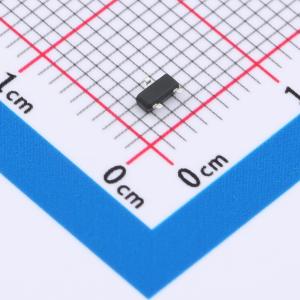

温馨提醒：图片仅供参考，商品以实物为准
JTD2300
- 20V,6.0A,10V内阻20MΩ
- 描述
- 20V,6.0A,10V内阻20MΩ
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD2300
- 商品编号
- C42443453
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 62mΩ@1.8V | |
| 耗散功率(Pd) | 800mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
2300采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至1.8V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20 V,ID = 6.0 A
- 当VGS = 1.8 V时,RDS(ON) < 62 mΩ
- 当VGS = 2.5 V时,RDS(ON) < 40 mΩ
- 当VGS = 4.5 V时,RDS(ON) < 32 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
