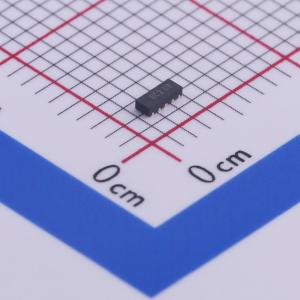

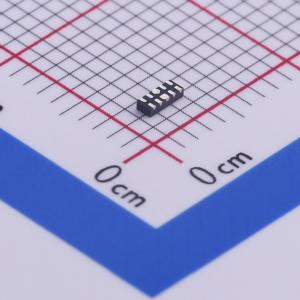

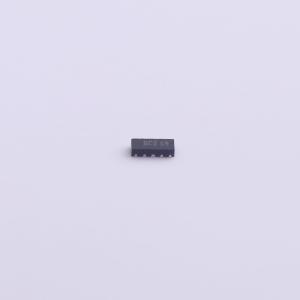

温馨提醒：图片仅供参考，商品以实物为准
DT1140-04LP-7
ESD 5.5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：钳位电压：10A 100ns TLP时为9V；6A 8µs/20µs时为9V。 IEC 61000-4-2 (ESD)：空气放电+20/-18kV，接触放电+20/-16kV。 IEC 61000-4-5 (Lightning)：±6A (8/20µs)。 4通道ESD保护。 典型通道输入电容低至0.5pF。 TLP动态电阻：0.25Ω。应用：USB 2.0。 DVI
- 品牌名称
- DIODES(美台)
- 商品型号
- DT1140-04LP-7
- 商品编号
- C443632
- 商品封装
- UDFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 钳位电压：10A、100ns传输线脉冲（TLP）时为9V；6A、8μs/20μs时为9V
- IEC 61000-4-2（静电放电）：空气放电 – +20/-18kV，接触放电 – +20/-16kV
- IEC 61000-4-5（雷击）：±6A（8/20µs）
- 4通道静电放电保护
- 典型通道输入电容低至0.5pF
- 传输线脉冲动态电阻：典型值为0.25Ω
- 适用于高速端口，如USB 2.0、DVI、HDMI、以太网端口、IEEE、MDDI、PCI Express、SATA/eSATA
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 该器件符合JEDEC标准（参考AEC-Q），具备高可靠性
