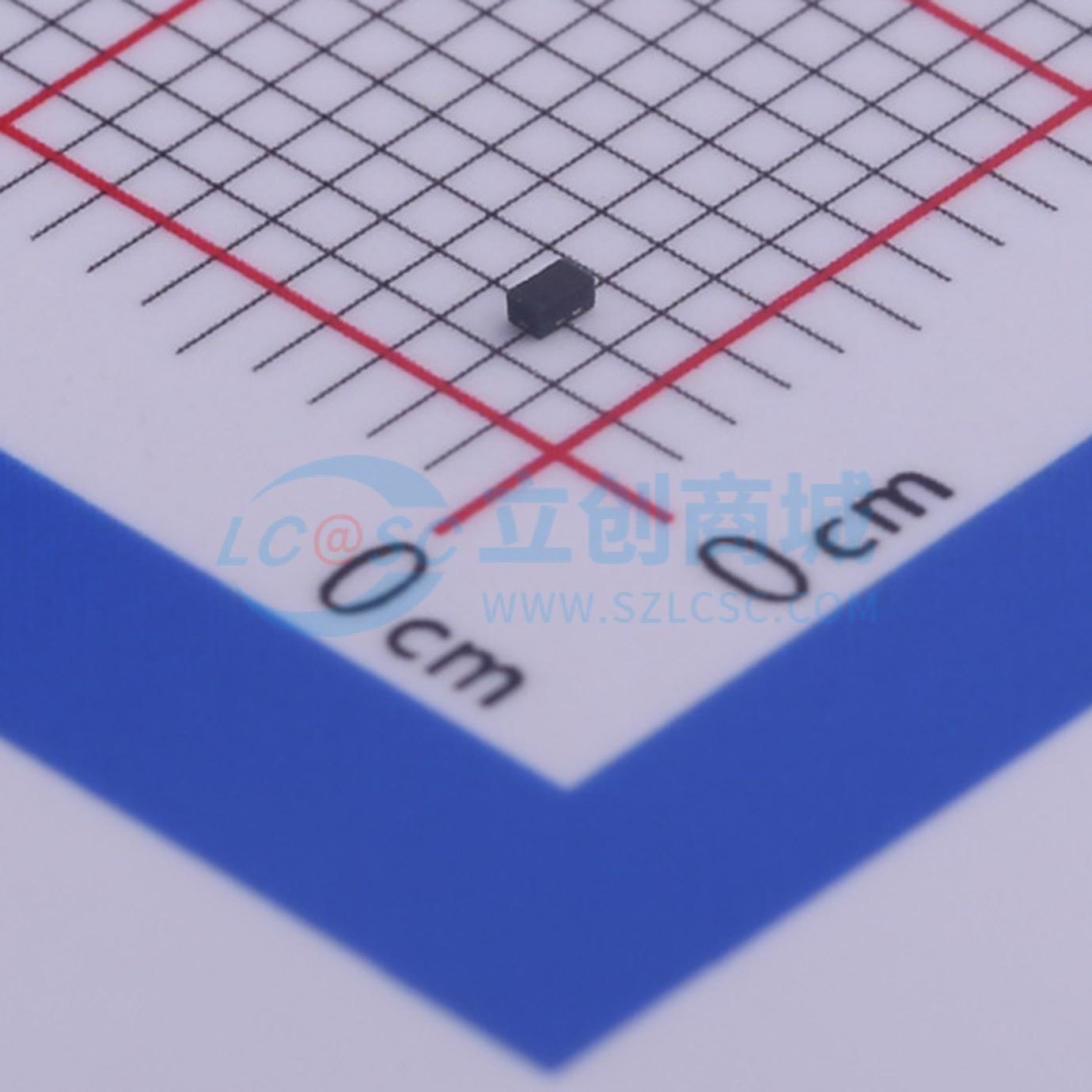

温馨提醒：图片仅供参考，商品以实物为准
D24V0L1B2LP-7B
双向TVS 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。其小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、数码相机和MP3播放器等便携式应用。该封装的侧壁电镀选项允许在回流焊接后进行光学检测，便于进行可靠的质量控制。
- 品牌名称
- DIODES(美台)
- 商品型号
- D24V0L1B2LP-7B
- 商品编号
- C444417
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6pF |
商品概述
这款新一代瞬态电压抑制器（TVS）旨在保护敏感电子设备免受静电放电（ESD）造成的损坏。小尺寸与高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。该封装的侧壁电镀选项允许在回流焊接后进行光学检查，便于进行可靠的质量控制。
商品特性
- 低外形封装（最大0.53mm）和超小PCB占位面积（最大1.08 x 0.68mm），适用于紧凑型便携式电子产品
- 符合IEC 61000-4-2标准提供ESD保护：空气放电±20kV，接触放电±20kV
- 单通道ESD保护
- 低通道输入电容
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 符合AEC-Q101标准，可靠性高
应用领域
-手机-便携式电子产品-计算机及外设
