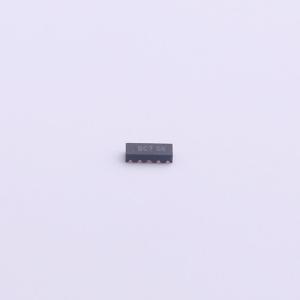

DT1240-04LP-7
ESD 5.5V截止 峰值浪涌电流：5.5A@8/20us
- 描述
- 特性：钳位电压：10A 100ns 时为 9V，5.5A 8μs/20μs 时为 9.4V。 IEC 61000-4-2（ESD）：空气放电 ±16kV，接触放电 ±14kV。 IEC 61000-4-4（EFT）：4 级。应用：USB 2.0
- 品牌名称
- DIODES(美台)
- 商品型号
- DT1240-04LP-7
- 商品编号
- C444992
- 商品封装
- UDFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品特性
- 钳位电压：10A、100ns时为9V，传输线脉冲（TLP）测试下，5.5A、8μs/20μs时为9.4V
- IEC 61000 - 4 - 2（静电放电ESD）：空气放电 — ±16kV，接触放电 — ±14kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群EFT）：4级
- IEC 61000 - 4 - 5（浪涌冲击，模拟雷击）：±5.5A（8/20μs）
- 4通道静电放电保护
- 典型通道输入电容低至0.55pF
- 传输线脉冲动态电阻：0.25Ω
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 符合汽车应用标准的产品规格详见单独的数据手册（DT1240 - 04LPQ）
应用领域
- 高速端口，如USB 2.0、USB 3.0、DVI、HDMI 2.0、以太网端口、IEEE、MDDI、PCI Express、SATA/eSATA
