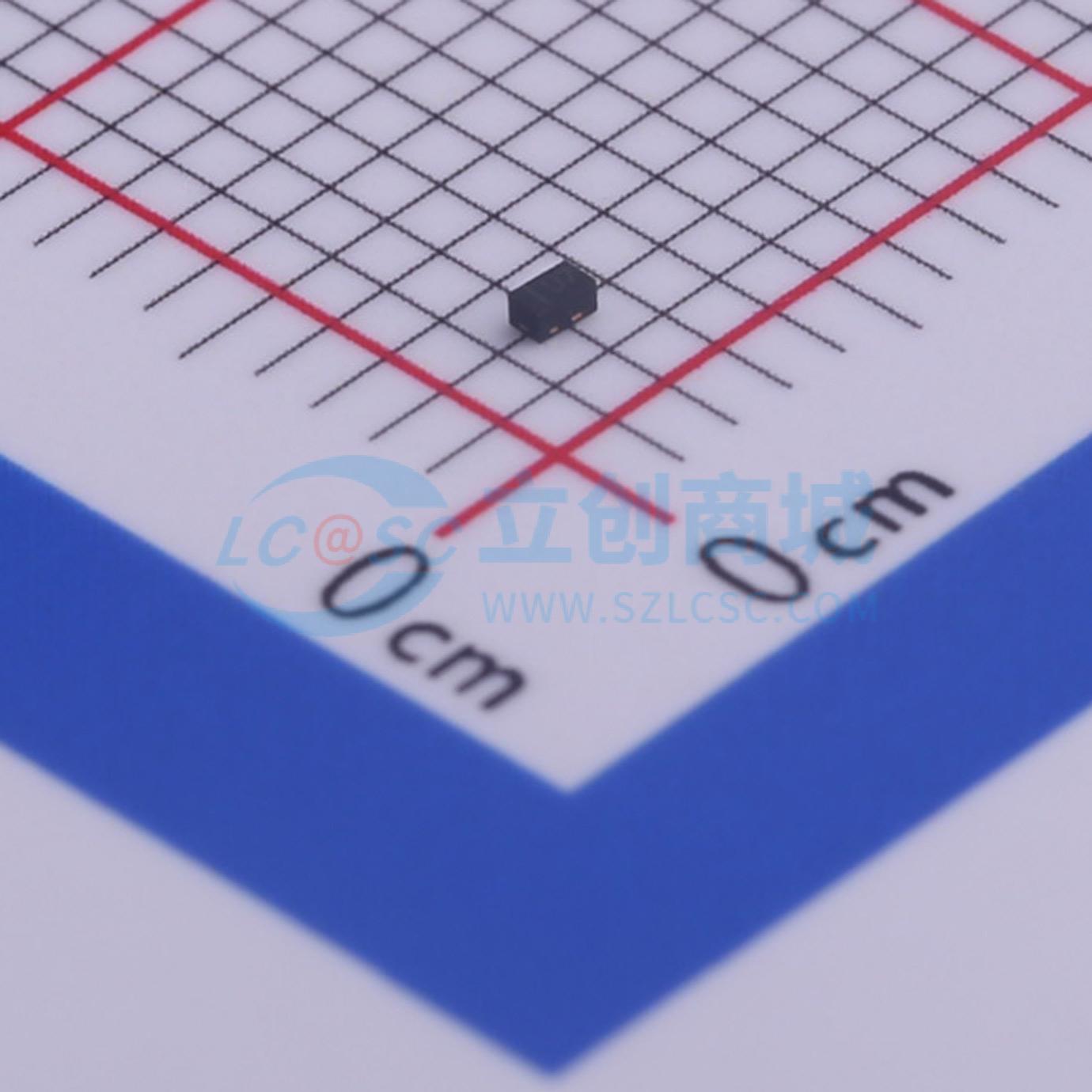

温馨提醒：图片仅供参考，商品以实物为准
D5V0F1U2LP-7B
单向ESD 5.5V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：IEC 61000-4-2 (ESD)：空气放电 ±20kV，接触放电 ±15kV。 1通道ESD保护。 典型通道输入电容低至0.5pF。 低外形封装（最大0.53mm）和超小PCB占位面积（最大1.08 * 0.53mm），适用于紧凑型便携式电子产品。 通常用于高速端口，如USB 2.0、IEEE1394、串行ATA、DVI、HDMI、PCI。 完全无铅且完全符合ReHS标准。 无卤素和锑，“绿色”器件。 符合AEC-Q101标准，具有高可靠性
- 品牌名称
- DIODES(美台)
- 商品型号
- D5V0F1U2LP-7B
- 商品编号
- C445029
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- IEC 61000-4-2（静电放电）：空气放电 ±20kV，接触放电 ±15kV
- 1 通道静电放电保护
- 典型通道输入电容低至 0.5pF
- 薄型封装（最大 0.53mm），超小 PCB 占位面积（最大 1.08 * 0.68mm）
- 适用于高速端口（如 USB 2.0、IEEE1394、串行 ATA、DVI、HDMI、PCI）的紧凑型便携式电子产品
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- 符合 AEC-Q101 高可靠性标准
