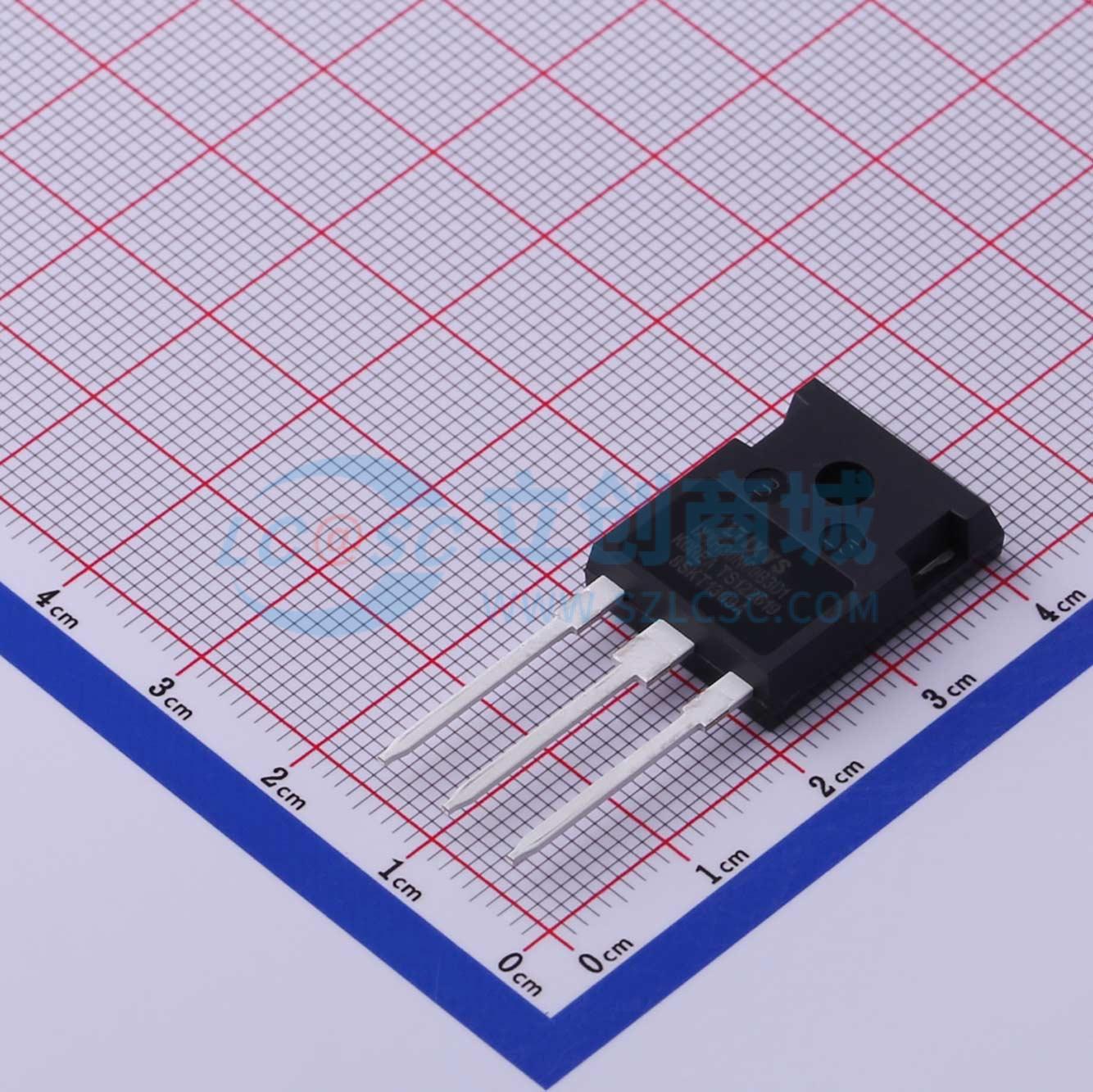

温馨提醒：图片仅供参考，商品以实物为准
IXXH30N60B3D1
IXXH30N60B3D1
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXXH30N60B3D1
- 商品编号
- C444858
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 270W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 60A | |
| 集电极脉冲电流(Icm) | 115A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.85V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 39nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.185nF | |
| 输出电容(Coes) | 137pF | |
| 反向传输电容(Cres) | 25pF | |
| 开启延迟时间(Td(on)) | 23ns | |
| 关断延迟时间(Td(off)) | 150ns；112ns | |
| 导通损耗(Eon) | 550uJ；1.1mJ | |
| 关断损耗(Eoff) | 800uJ；700uJ | |
| 反向恢复时间(Trr) | 100ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
