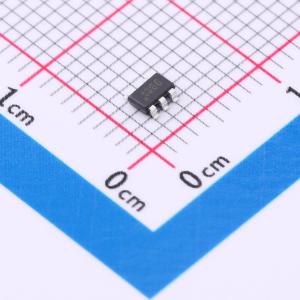

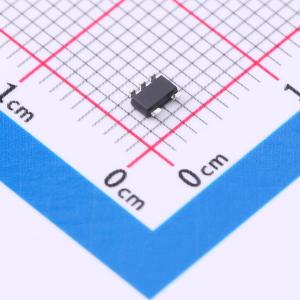

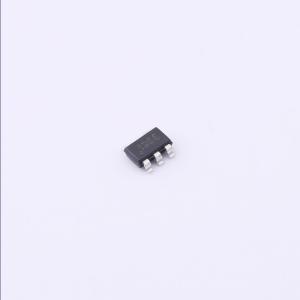

ZXLD1366ET5TA
ZXLD1366ET5TA
- 描述
- 是连续模式电感降压转换器，用于从高于LED电压的电压源高效驱动单个或多个串联LED。该设备的输入电源为6V至60V，可提供高达1A的外部可调输出电流。符合AEC-Q100 1级标准，可在-40°C至+125°C的环境温度下工作。使用高端输出电流感测电路，通过外部电阻设置标称平均输出电流。可通过向“ADJ”引脚施加外部控制信号来调节输出电流。通过向“ADJ”引脚施加PWM信号可实现增强的输出电流调光分辨率。可使用从ADJ引脚到地的外部电容器强制软启动。向ADJ引脚施加0.2V或更低的电压可关闭输出并使设备进入低电流待机状态。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXLD1366ET5TA
- 商品编号
- C445019
- 商品封装
- TSOT-25
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 8‰ |
商品概述
ZXLD1366是一款连续模式电感式降压转换器，专为从高于LED电压的电压源高效驱动单个或多个串联LED而设计。该器件的输入电源电压范围为6V至60V，可提供最高1A的外部可调输出电流。 ZXLD1366符合AEC-Q100 1级标准，可在-40℃至+125℃的环境温度下工作。 ZXLD1366采用高端输出电流检测电路，通过外部电阻设置标称平均输出电流。通过向“ADJ”引脚施加外部控制信号，可将输出电流调节到设定值之上或之下。 通过向“ADJ”引脚施加PWM信号，可实现更高的输出电流调光分辨率。 可通过在ADJ引脚与地之间连接外部电容来强制实现软启动。向ADJ引脚施加0.2V或更低的电压可关闭输出，并使器件进入低电流待机状态。
商品特性
- 典型输出电流精度优于0.8%
- 简单且元件数量少
- 单引脚使用直流电压或PWM进行开/关和亮度控制
- PWM分辨率高达1000:1
- 高效率（高达97%）
- 开关频率高达1MHz
- 宽输入电压范围：6V至60V
- 具备固有的LED开路保护功能
- 提供热增强型绿色封装：SO-8EP θJA = +45℃/W、V-DFN3030-6 θJA = +44℃/W、TSOT25 θJA = +82℃/W
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色器件”
- 符合AEC-Q100 1级标准，另有一份数据手册（ZXLD1366Q）介绍符合汽车应用标准的产品
应用领域
- 低压工业照明
- LED备用照明
- 发光标志
- 应急照明
- 安全特低电压（SELV）照明
- 制冷设备照明
