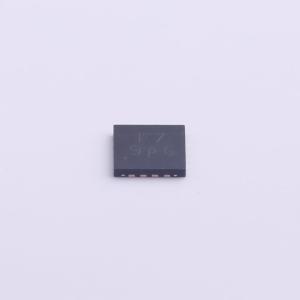

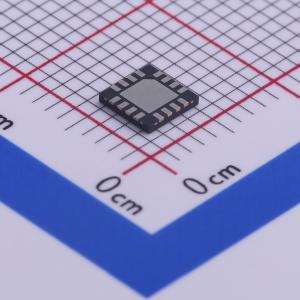

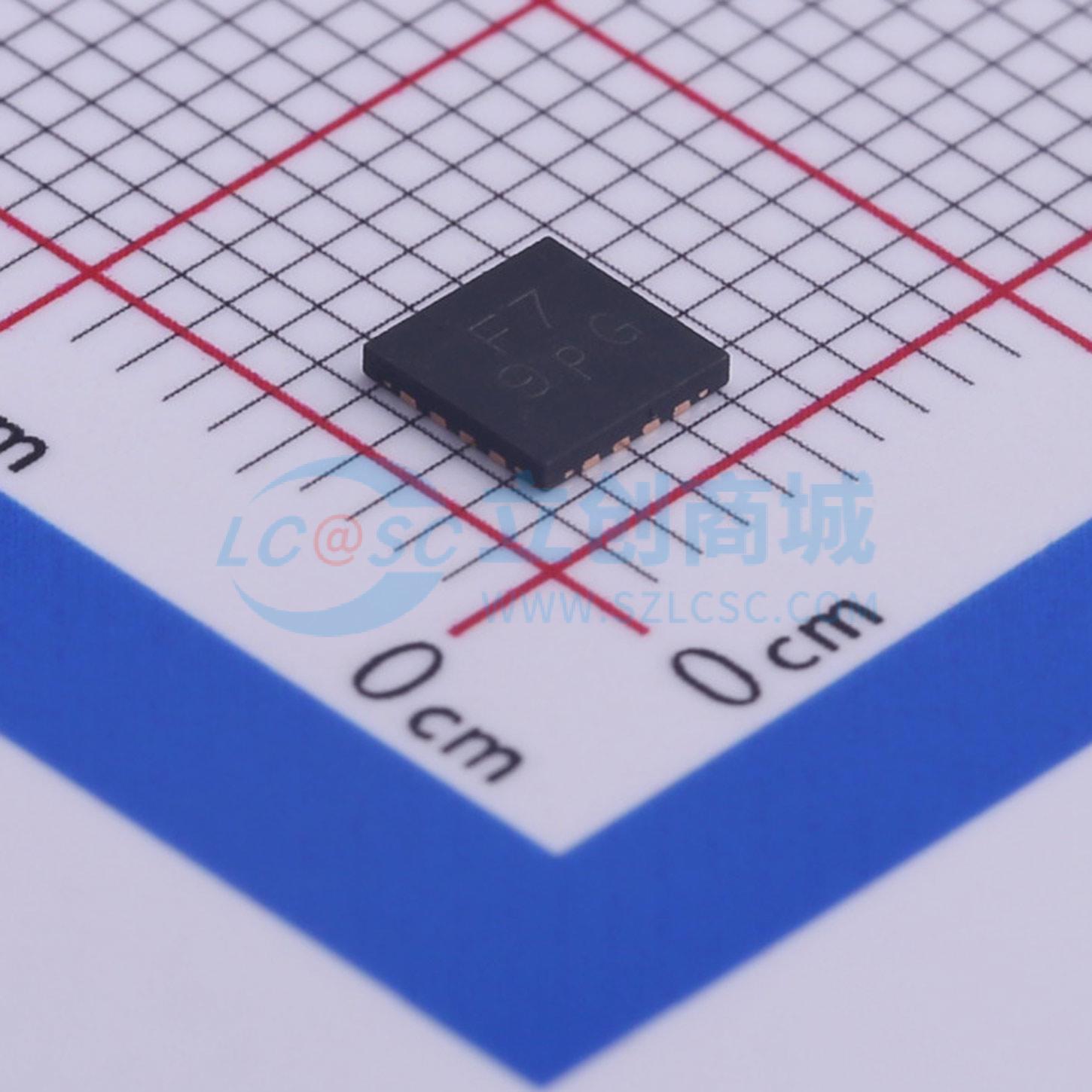

温馨提醒：图片仅供参考，商品以实物为准
AP3156FVG-7
用于白光LED应用的高效1倍/1.5倍/2倍电荷泵
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP3156是一种低噪声、恒频电荷泵DC-DC转换器，采用三模负载开关（1x）、分级（1.5x）和倍增（2x）转换，以最大限度地提高白光LED应用效率。AP3156能够从2.7V到5.5V输入驱动LED通道，最大电流为120mA。电流源可以单独运行或并行运行，以驱动更高电流的LED。外部元件数量少（两个飞行电容和VW和Vout处的两个小型1μF电容）使该器件非常适合小型电池供电应用。AP3156串行数字输入用于使能、禁用和设置每个LED的电流，采用32级对数刻度加上四种低电流设置，低至50μA，以实现优化的效率，具有低静态电流，仅为50μA。AP3156的每个输出都配备了VOUT短路保护和LED故障条件自动禁用功能。内置软启动电路可防止启动时的过大浪涌电流。低电流关断功能可断开负载与VIN的连接，并将静态电流降低至小于1μA。AP3156采用无铅、节省空间、散热增强的16引脚4x4mm QFN封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3156FVG-7
- 商品编号
- C443652
- 商品封装
- VQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 500kHz~2MHz | |
| 通道数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 调光 | 数字 | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 电荷泵 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AP3156是一种低噪声、恒频电荷泵DC-DC转换器，采用三模负载开关（1x）、分级（1.5x）和倍增（2x）转换，以最大限度地提高白光LED应用效率。AP3156能够从2.7V到5.5V输入驱动LED通道，最大电流为120mA。电流源可以单独运行或并行运行，以驱动更高电流的LED。外部元件数量少（两个飞行电容和VW和Vout处的两个小型1μF电容）使该器件非常适合小型电池供电应用。
AP3156串行数字输入用于使能、禁用和设置每个LED的电流，采用32级对数刻度加上四种低电流设置，低至50μA，以实现优化的效率，具有低静态电流，仅为50μA。AP3156的每个输出都配备了VOUT短路保护和LED故障条件自动禁用功能。内置软启动电路可防止启动时的过大浪涌电流。低电流关断功能可断开负载与VIN的连接，并将静态电流降低至小于1μA。
AP3156采用无铅、节省空间、散热增强的16引脚4x4mm QFN封装。
