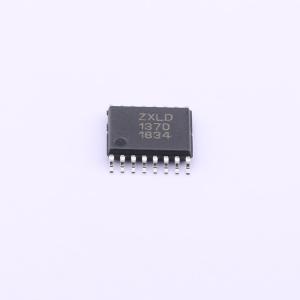

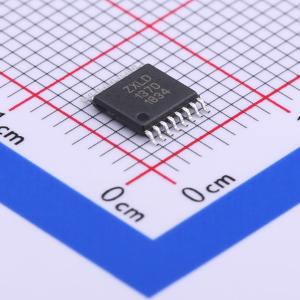

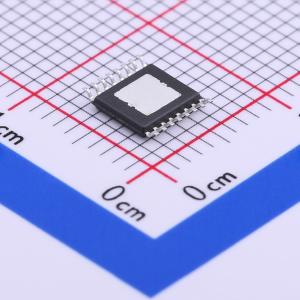

温馨提醒：图片仅供参考，商品以实物为准
ZXLD1370EST16TC
ZXLD1370 LED驱动控制器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXLD1370 是一种用于驱动外部MOSFET以驱动高电流LEDs的LED驱动控制器集成电路。它是一种多拓扑控制器，能够高效地控制串联连接的LEDs中的电流，使其能够在降压、升压和升降压配置下工作。60V的能力，加上其多拓扑能力，使其可以应用于广泛的场景，并能驱动超过15个串联的LEDs。ZXLD1370 采用了一种改进的迟滞控制器，使用了正在申请专利的控制方案，在所有三种工作模式下提供高输出电流精度。通过直流控制和高频PWM控制实现高精度调光。ZXLD1370 使用两个引脚进行故障诊断。一个标志输出引脚突出显示故障，而多级状态引脚则提供了有关确切故障的更多信息。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXLD1370EST16TC
- 商品编号
- C444409
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5‰ |
商品概述
ZXLD1370是一款LED驱动控制器IC，用于驱动外部MOSFET以驱动大电流LED。它是一种多拓扑结构控制器，可高效控制串联LED的电流。多拓扑结构使其能够在降压、升压和降压-升压配置下工作。 60V耐压能力加上其多拓扑结构能力，使其可用于广泛的应用场景，并能驱动超过15个串联LED。 ZXLD1370是一种改进的滞环控制器，采用正在申请专利的控制方案，可在三种工作模式下均提供高输出电流精度。通过直流控制和高频PWM控制可实现高精度调光。 ZXLD1370使用两个引脚进行故障诊断。一个标志输出用于突出显示故障，而多级状态引脚则提供有关确切故障的更多信息。
商品特性
- 典型输出电流精度：0.5%
- 工作电压范围：6V至60V
- LED驱动器支持降压、升压和降压-升压配置
- 宽动态范围调光
- 直流调光比：20:1
- 500Hz时调光范围：1000:1
- 最高1MHz开关频率
- 使用TADJ对LED电流进行高温控制
- 提供符合AEC-Q100和TS16949认证的汽车级产品
- 采用“绿色”模塑料（无溴、锑），无铅镀层/符合RoHS标准
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
