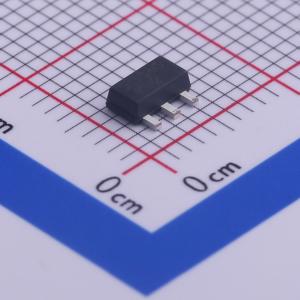

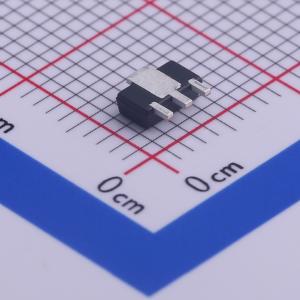

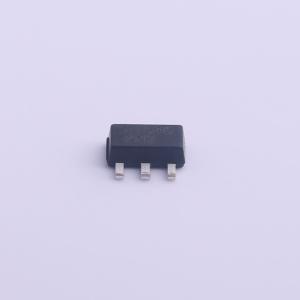

温馨提醒：图片仅供参考，商品以实物为准
DXT651-13
NPN 电流:3A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 60V。 高连续集电极电流：IC = 3A。 峰值脉冲电流：ICM 高达 6A。 功耗：2W。 低饱和电压：VCE(sat) < 300mV @ 1A。 互补 PNP 类型。应用：负载管理功能。 电机控制
- 品牌名称
- DIODES(美台)
- 商品型号
- DXT651-13
- 商品编号
- C443640
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 1W | |
| 直流电流增益(hFE) | 80@1A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 300mV@1A,100mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品特性
- 集电极 - 发射极击穿电压（BVCEO）> 60 V
- 集电极连续电流高，IC = 3 A
- 脉冲峰值电流最高可达6A（ICM）
- 功耗为2W
- 低饱和电压，在1A电流下VCE(sat) < 300 mV
- 互补PNP型：DXT751
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
- 符合汽车标准的型号（DXT651Q）数据手册另备
应用领域
- 负载管理功能
- 电机控制
- DC-DC / DC-AC转换器
