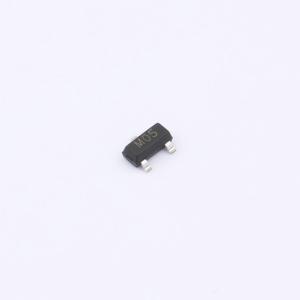

温馨提醒：图片仅供参考，商品以实物为准
ESDA6V1LT1G
普容5.0V，两路单向ESD静电防护器件，30kV，CJ：150pF；电源/音频/视频/通讯防护。
- 描述
- 极性:双向 双路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 箝位电压:9V 峰值脉冲电流:16A (8/20us)
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDA6V1LT1G
- 商品编号
- C42420872
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.034583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 110pF |
商品概述
ESDA6V1LT1G是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电方法时，所有引脚均能承受30kV的ESD脉冲。
商品特性
- IEC 61000 - 4 - 2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 156W脉冲峰值功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- ESD保护>15kV
- 符合RoHS标准
- 保护一条双向线路或两条单向线路
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
