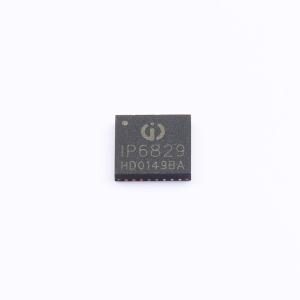

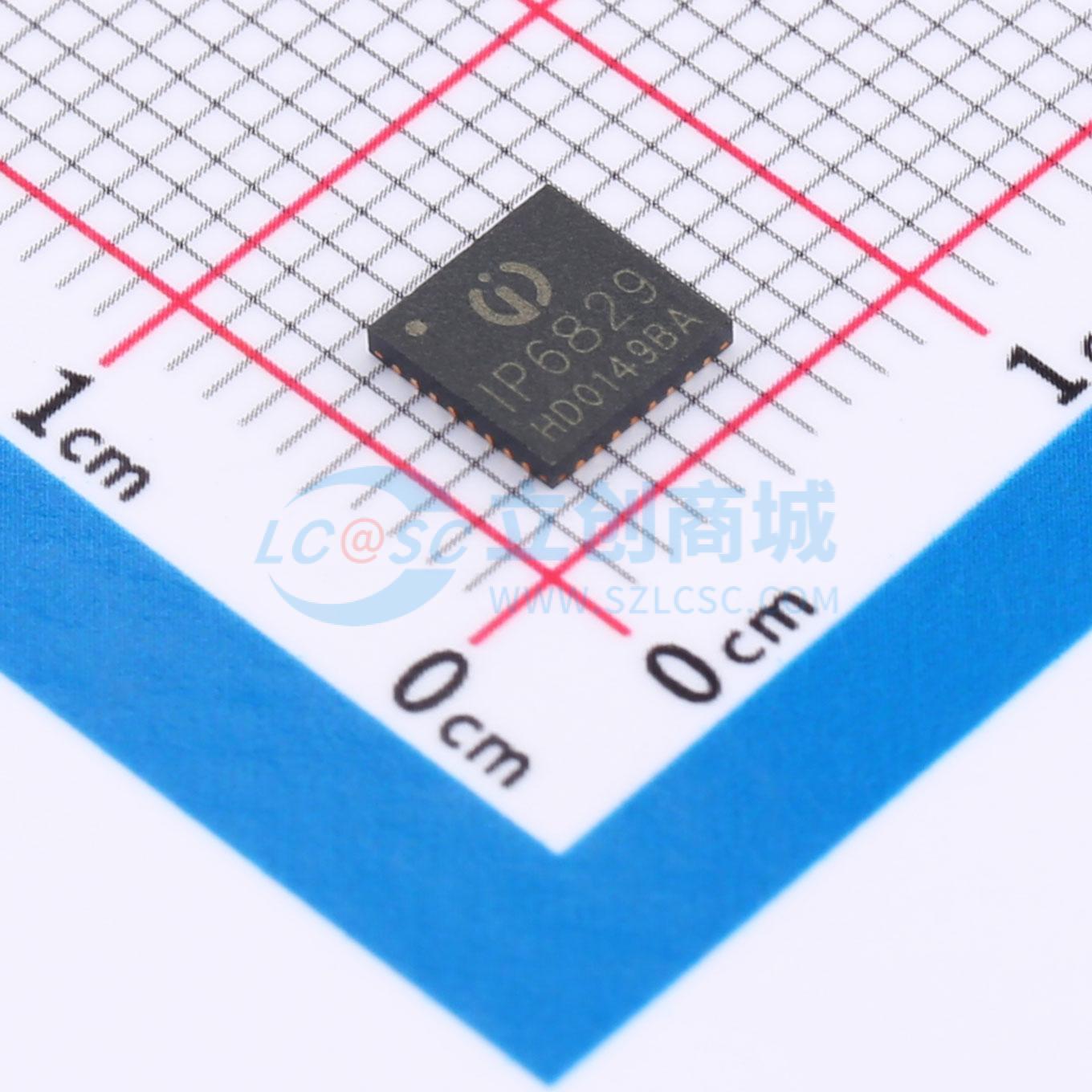

温馨提醒：图片仅供参考，商品以实物为准
IP6829_NF
支持PD输入全集成5W/7.5W/10W/15W无线充电发射SOC
- 描述
- IP6829是一款无线充电发射端控制SOC芯片，兼容WPC Qi v1.3最新标准，支持A11、A11a。方案集成度高，可显著降低方案尺寸和BOM成本。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6829_NF
- 商品编号
- C42411076
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 类型 | 发送端 | |
| 协议 | Qi v1.3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 15W | |
| 工作电压 | 4.5V~9V | |
| 功能特性 | 过温保护；异物检测；欠压保护；状态显示功能；过流保护；短路保护 |
商品概述
IP6829是一款无线充电发射端控制SOC芯片，兼容WPC Qi v1.3最新标准，支持A11、A11a、MP - A2线圈，支持5W、苹果7.5W、三星10W、15W充电。通过Analog ping检测到无线接收器并建立通信后开始功率传输，解码从接收器发送的通信数据包，用PID算法改变振荡频率调整线圈输出功率。片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调模块，方案集成度高，可显著降低方案尺寸和BOM成本。
商品特性
- 支持WPC v1.3.3标准
- 支持5~15W多种应用，包括单独5W应用、快充充电器输入5~15W应用、5V输入5W应用、9V输入5W、7.5W、10W、15W应用
- 支持多线圈方案（两线圈，三线圈）
- 集成NMOS全桥驱动和全桥功率MOS
- 集成内部电压&电流双路解调
- 支持FOD异物检测功能，包括高灵敏静态异物检测（可通过电容调节）、支持动态FOD检测、外接电阻调整FOD参数（调整动态FOD）
- 低静态功耗和高效率，静态电流10mA，实测系统充电效率高达80%
- 兼容NPO电容和CBB电容
- 针对供电能力不足的USB电源有动态功率调整功能（DPM），支持低至5V /500mA的充电器
- 输入过压，过流，欠压保护功能
- 支持固件重复升级
- 支持PD3.0输入请求
- 支持DPDM快充输入请求
- 支持Qi协议BPP，PPDE认证
- 支持NTC过温保护
- 最多可支持3路LED指示
- 封装5mm×5mm 0.5 pitch QFN32
应用领域
- 背夹
- 无线充电底座
- 车载无线充电设备
