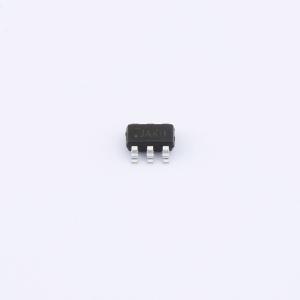

温馨提醒：图片仅供参考，商品以实物为准
TS5A3160DBVR-TP
单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低电压单刀双掷 (SPDT) 模拟开关，用于斩波、调制解调器、信号选通以及模数和数模转换系统中的信号复用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS5A3160DBVR-TP
- 商品编号
- C42411033
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 1 | |
| 工作电压 | 1.5V~5.5V | |
| 导通时间(ton) | 200ns | |
| 导通电阻(Ron) | 1.8Ω@5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 200ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 700MHz |
商品概述
是低电压单刀双掷 (SPDT) 模拟开关，用于斩波、调制解调器、信号选通以及模数和数模转换系统中的信号复用。
商品特性
- 低导通电阻，Ron = 1.5Ω
- 1.8V 逻辑兼容控制引脚
- A 覆盖 VCC，即使电源关闭也能实现真正的隔离
- 高关断隔离：-100dB @ 100KHz
- 低通道间串扰：-97dB @ 100KHz
- 高带宽 (-3dB @ 700MHz)，适用于 USB2.0 高速路由
- 低静态电流 (<2uA)，宽电源范围 (1.5V ~ 5.5V)
应用领域
- 手机和 TWS 耳机
- 音频、视频、UART、USB2.0 信号和电源路由
