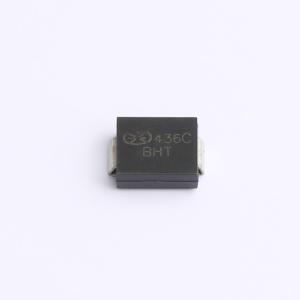

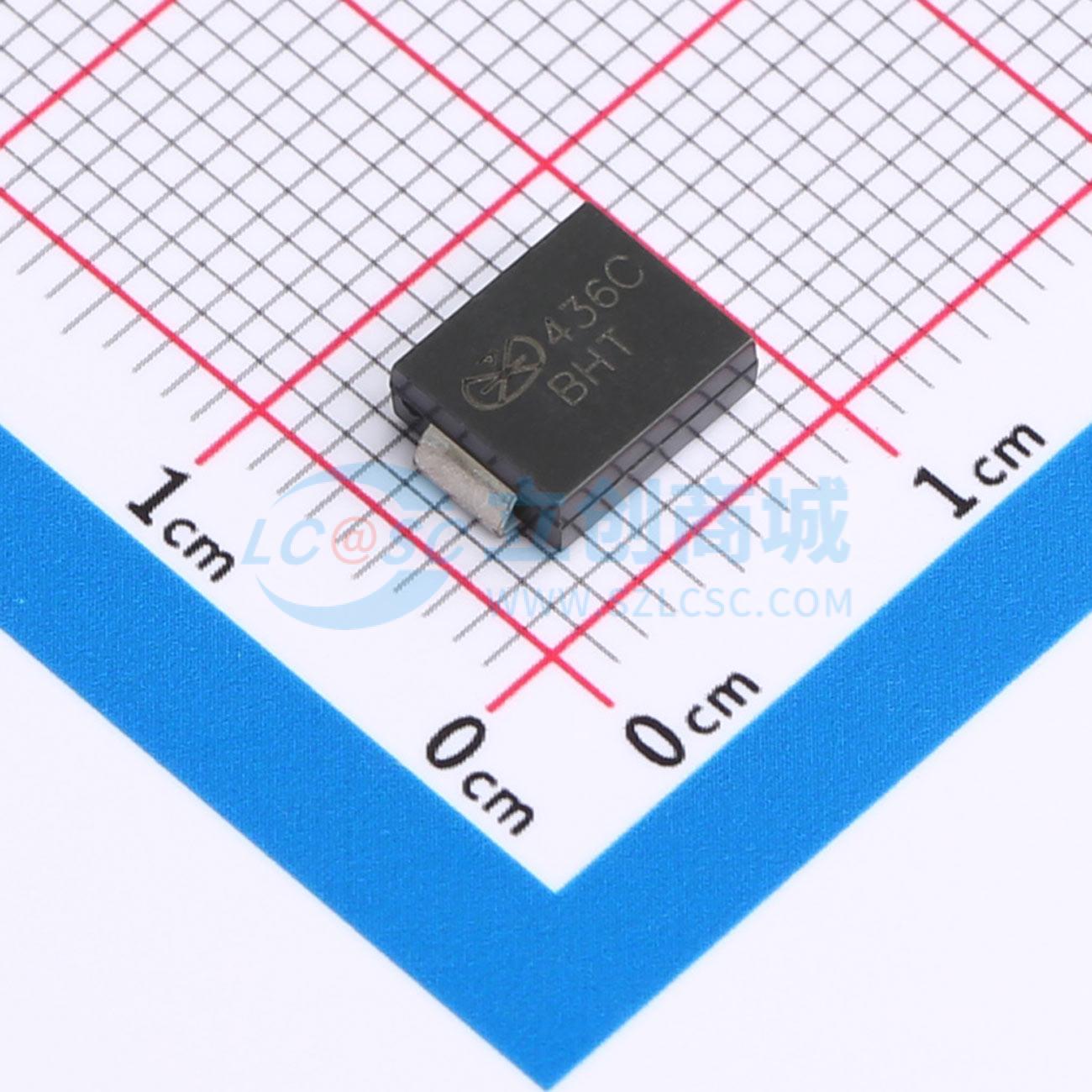

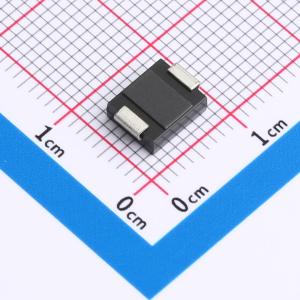

SMCJ180CA
双向TVS 180V截止 峰值浪涌电流：5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm) 180V 最大钳位电压 292V 峰值脉冲电流(Ipp) 5.1A 峰值脉冲功率(Ppp) 600W 击穿电压 201V 反向漏电流(Ir) 1uA 工作温度 -65℃~+150℃ 类型 TVS
- 品牌名称
- JUXING(钜兴)
- 商品型号
- SMCJ180CA
- 商品编号
- C42411095
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.365367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 180V | |
| 钳位电压 | 292V | |
| 峰值脉冲电流(Ipp) | 5.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 222V | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力达1500W，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 当最小击穿电压VBR > 12V时，典型反向电流IR小于1μA
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 典型故障模式为因过压或过流导致短路
- 晶须测试依据JEDEC JESD201A标准的表4a和4c进行
- 符合IEC-61000-4-2标准，静电放电抗扰度30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000-4-2标准对数据线进行静电放电保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群保护
- 快速响应时间：从0V到最小击穿电压BV，典型值小于1.0ps
- 玻璃钝化芯片结
- 保证高温回流焊接：260℃/40秒
- 击穿电压VBR与结温TJ的关系：VBR ÷ TJ = VBR@25℃ × (1 + αT × (TJ - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级为UL V-0
- 符合J-STD-020标准的MSL 1级，无铅焊接最高峰值温度260℃
- 雾锡无铅电镀
- 符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
