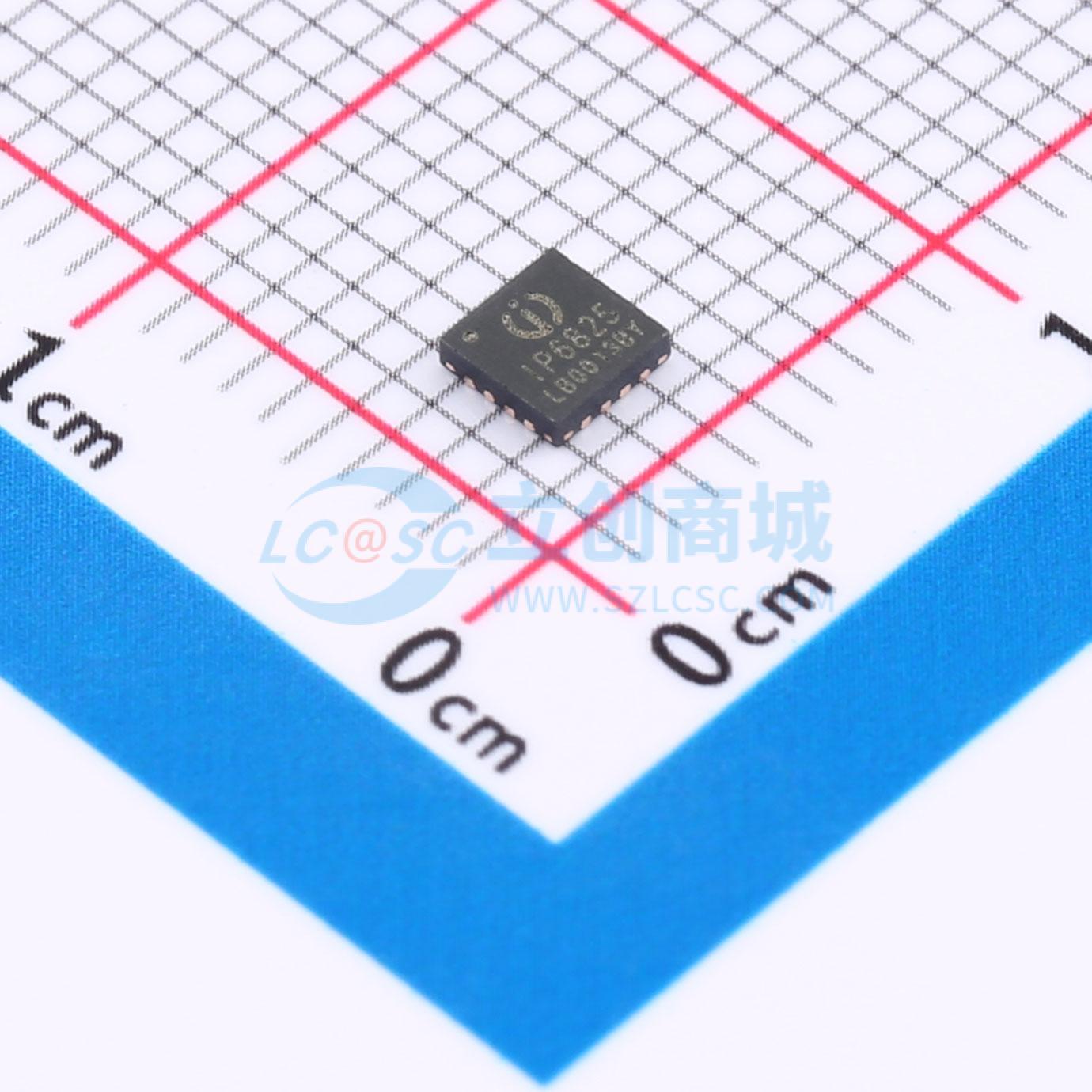

温馨提醒：图片仅供参考，商品以实物为准
IP6825_NF
高集成的5W无线充电发射控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a线圈，支持5W充电。IP6825通过Analog Ping检测无线充接收器，通过Digital Ping建立与无线充接收端之间的通信，通信成功之后，则开始功率传输。IP6825解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6825终止电力传输。IP6825片内集成全桥驱动电路和功率MOS，集成电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6825_NF
- 商品编号
- C42411078
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 输出功率 | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过温保护；异物检测；状态显示功能；过流保护 |
商品概述
IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a线圈，支持5W充电。该芯片通过Analog Ping检测无线充接收器，通过Digital Ping建立与无线充接收端之间的通信，通信成功之后开始功率传输。它能解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电，IP6825终止电力传输。片内集成全桥驱动电路和功率MOS，集成电压和电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。
商品特性
- 兼容WPC标准
- 支持5W应用
- 支持FOD异物检测功能，包括高灵敏静态异物检测和动态FOD检测
- 低功耗、高效率，静态电流4mA，有低功耗自动检测，实测系统充电效率高达78%
- 自适应充电电流调节（DPM），兼容市面上所有适配器，支持低至5V 500mA的充电器
- BOM极简，集成NMOS全桥驱动和全桥功率MOS，集成内部电压解调，集成内部电流解调
- 多重保护、高可靠性，有输入过压、过流保护，NTC过温保护，ESD 4KV，输入耐压高达16V
- 状态指示，最多支持2路LED灯显，有各种充电状态指示
- 固件升级，采用OTP存储器，支持单次烧录
- 兼容NPO电容和CBB电容
- 封装3mm×3mm 0.5pitch QFN16
应用领域
- 背夹
- 无线充电底座
- 车载无线充电设备
