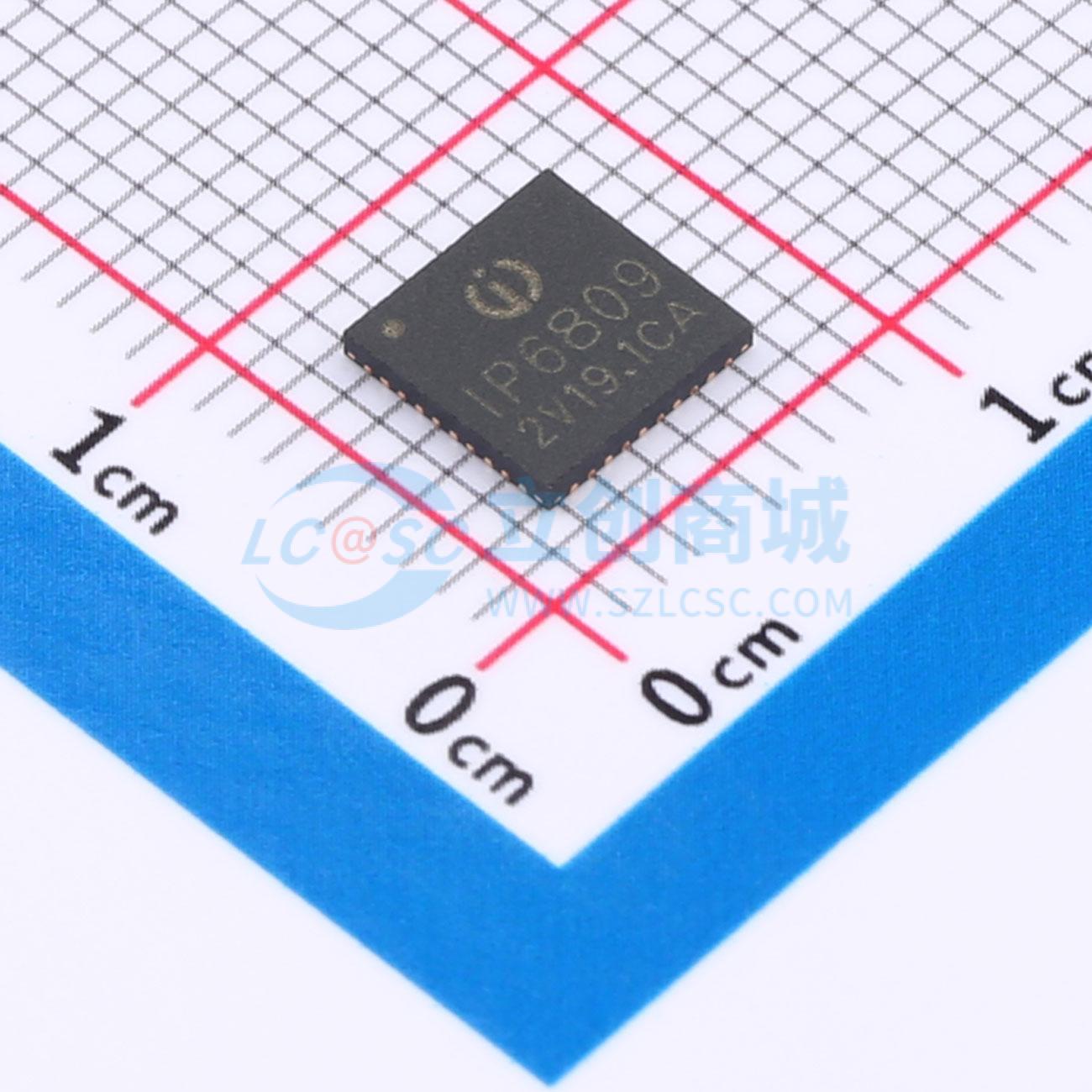

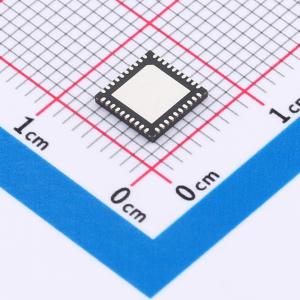

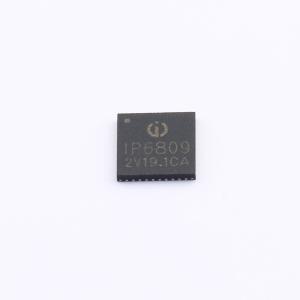

温馨提醒：图片仅供参考，商品以实物为准
IP6809_NF
无线充发射芯片（空片）
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6809_NF
- 商品编号
- C42411080
- 商品封装
- QFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过温保护；异物检测；状态显示功能；过流保护 |
商品概述
IP6809是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持3线圈无线充电应用，支持A28线圈、MP - A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。通过analog ping检测到无线接收器并建立通信后开始功率传输，通过切换工作线圈执行analog ping并检测信号强度确定接收机摆放位置，选择信号最强的线圈充电，解码通信数据包，用PID算法改变振荡频率调整输出功率，电池充满电时终止电力传输。片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。
商品特性
- 兼容WPC v1.2.4标准
- 支持5 ~ 15W多种应用，包括单独5W应用、快充充电器输入5 ~ 10W应用、5V充电器输入5 ~ 10W升压应用、9V ~ 15V充电器输入5 ~ 10W降压应用、12 ~ 19V充电器输入15W应用
- 支持2 ~ 3个线圈，支持自动检测接收线圈摆放位置，通过特定IO的电平状态判断是2/3线圈
- 输入耐压高达25V
- 集成NMOS全桥驱动
- 集成内部电压/电流解调
- 支持FOD异物检测功能，包括高灵敏静态异物检测、动态FOD检测，FOD参数可调
- 低静态功耗和高效率，静态电流4mA，实测系统充电效率高达79%
- 兼容NPO电容和CBB电容
- 支持成品固件在线升级
- 针对供电能力不足的USB电源有动态功率调整功能（DPM），支持低至5V 500mA的充电器
- 输入过压、过流保护
- 支持PD3.0输入请求
- 支持NTC
- 有3路LED状态指示，支持客户灯显定制
- 封装为6mm × 6mm 0.5pitch QFN40
应用领域
- 背夹
- 无线充电底座
- 车载无线充电设备
