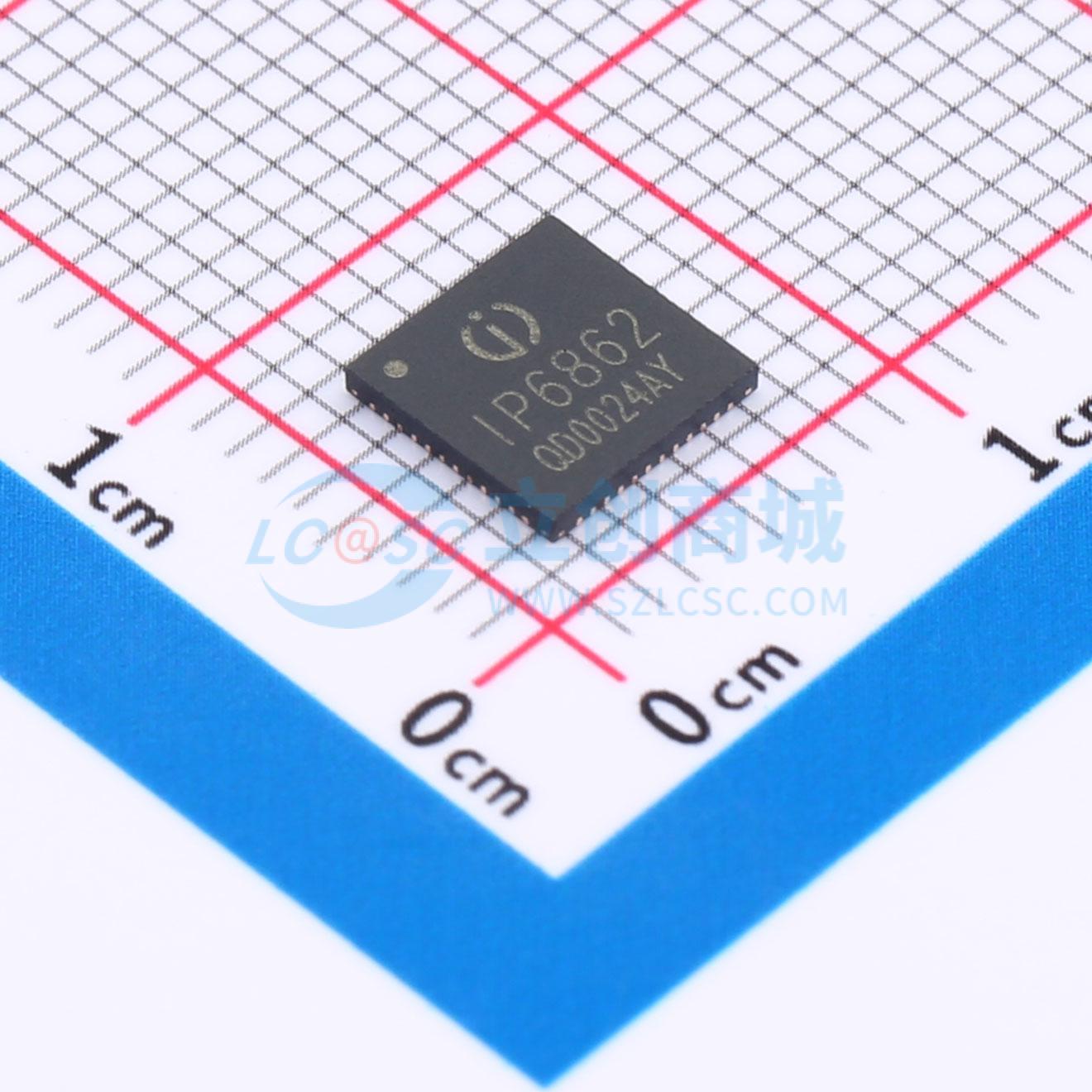

温馨提醒：图片仅供参考，商品以实物为准
IP6862-NF
无线充发射芯片（空片）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IP6862是一款支持一芯多充的无线充电发射端控制SOC芯片，内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源，可以定制各类Qi协议无线充电方案并通过认证测试。IP6862集成多种充电头快充协议，支持高压无线快充。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP6862-NF
- 商品编号
- C42411077
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 类型 | 发送端 | |
| 输出功率 | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~21.5V | |
| 功能特性 | 过温保护；异物检测；欠压保护；过流保护 |
商品特性
- 支持WPC最新标准
- 支持Qi协议BPP、EPP、QI2.0 MPP认证
- 工作电压4V ~ 20V
- 支持单路最大30W应用
- 支持多种一芯多充拓扑，如15W + 5W、15W + 15W + 3W，功率向下兼容
- 集成2套H桥驱动，一套4N H桥驱动，一套2P2N H桥驱动
- 集成内部电压&电流解调，3路电压ASK解调，2路电流ASK解调
- 支持低功耗模式
- 支持FOD异物检测功能，包括静态FOD检测和动态FOD检测
- 支持外置无源晶振
- 支持X7R/CBB/NPO电容
- 支持Q值检测
- 针对供电能力不足的USB电源有动态功率调整功能（DPM）
- 输入过压、过流、欠压、NTC过温保护功能
- 集成大容量MTP，支持固件重复升级
- 支持PD3.0以及多种DP&DM快充协议
- 封装6mm × 6mm 0.4pitch QFN48
应用领域
- 一芯多充
