IP5356M_DBZ_CA

支持高压SCP、双向PD3.0等全部快充协议的移动电源SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: IP5356M是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USBC/PD2.0/PD3.0输入输出协议、USBC PD3.0 PPS输出协议、兼容BC1.2/Apple/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USBAx2，USBB，USBC四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V电压档位。
品牌名称: INJOINIC(英集芯)
商品型号: IP5356M_DBZ_CA
商品编号: C42411071

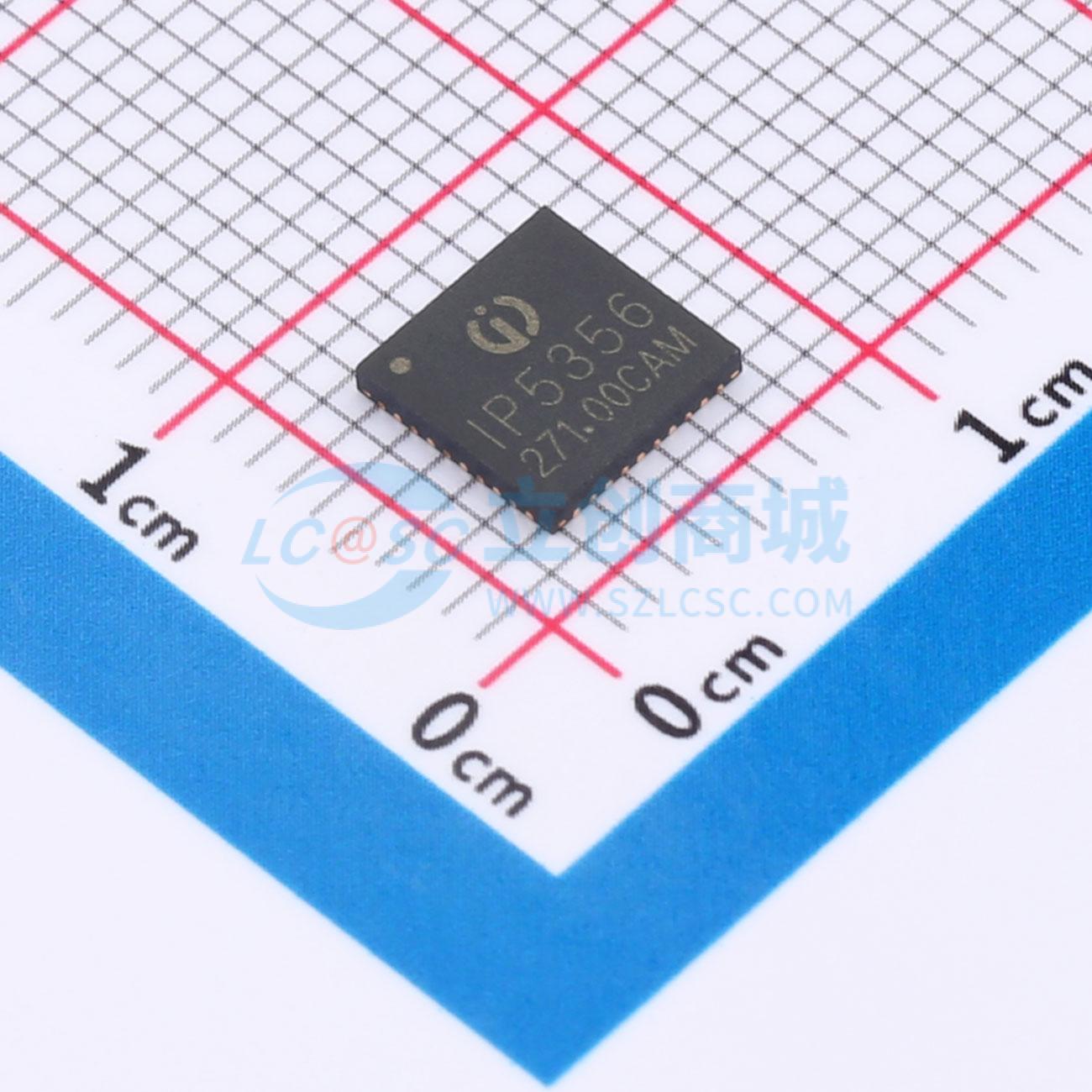

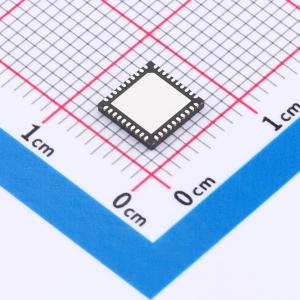

商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

	属性	参数值
	输出电压	5V；12V；9V
	工作电压	4.5V~14V
	工作温度	-
	功能特性	热保护；过压保护；短路保护；自动协议检测；软启动；欠压保护；过流保护

商品概述

IP5356M是一款集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USBC/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/Apple/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USB A x2，USB B，USB C四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V电压档位。其高集成度与丰富功能，只需一个电感实现降压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。同步开关升压系统可提供最大22.5W输出能力，Boost空载时，自动进入休眠状态。同步开关充电系统，支持18W充电，电池端充电电流可高达5.0A。内置芯片温度、电池温度和输入电压控制环路，智能调节充电电流。内置TYPE-C&PD2.0/PD3.0协议、14bit ADC和电流采样电路，精确测量电池电压和电流，内置电量计算法，可准确获取电池电量信息，可设置电池容量，以精准显示电池电量。支持1/2/3/4颗LED电量显示，支持88、188等各种数码管电量显示，支持照明功能和按键，支持I2C控制接口。

商品特性

同时支持多个USB口：2个USB A口输出、1个USB B口输入、1个USB C口输入/输出、1个Lightning输入口，可定制支持1个USB C口输入输出+USB C输出
快充规格：任意一个口都支持快充，集成QC2.0/QC3.0输出快充协议、FCP输入/输出快充协议、AFC输入/输出快充协议、高压SCP输出快充协议、USB C DRP协议，支持输入输出快充，兼容BC1.2、Apple、三星手机快充，集成Lightning输入通信
集成USB Power Delivery（PD2.0/PD3.0）协议：支持PD2.0双向输入/输出协议、PD3.0输入/输出，PPS输出协议，支持5V、9V、12V电压档位输入和输出，PPS支持3.3 ~ 11V，20mV/Step输出电压档位，集成硬件的双向标记编解码（BMC）协议、物理层协议（PHY）、硬件CRC，支持Hard Reset
充电规格：支持18W充电，电池端充电电流最高可达5.0A，自适应充电电流调节，支持4.20V、4.30V、4.35V、4.40V电池
放电规格：输出电流能力为5V@3.1A、9V@2.22A、12V@1.67A，同步开关放电5V@2A效率达95%以上，支持线补
电量显示：内置14bit ADC和电量计，支持1/2/3/4颗LED电量显示，支持88、188等各种数码管电量显示，智能识别LED电量显示灯数目
其他功能：自动检测手机插入和拔出，快充状态指示，支持电池温度检测，智能识别负载，轻负载自动进待机，内置照明灯驱动，支持I2C接口
多重保护、高可靠性：输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，芯片过温保护，充放电电池温度NTC保护，ESD 4kV，输入（含CC引脚）耐压20V
BOM极简：内置开关功率MOS、路径MOS，单电感实现充电、放电功能
封装规格：6mm × 6mm 0.5pitch QFN40

应用领域

移动电源
充电宝
手机
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	FCP；AFC；SCP
	通道数	-
	输出功率	22.5W
