IP5389_CN_AACD_WC4QD

IP5389 是一款集成 QC2.0 / QC3.0 / QC3+输出快充协议，AFC/FCP/ SCP/ VOOC 输入输出快充协议、USB C PD2.0/PD3.0 输入输出协议、USB C PD3.0 PPS 输出协议、兼容 BC1.2/苹果手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。可同时支持 USB A x2， USBC， USB B（或 lightning 口，或 USBC）四个 USB 口，单独使用任何一个 USB 口都可以支持快充，同时使用两个及以上输出口时，只支持 5V。

IP5389 的高集成度与丰富功能，只需一个电感实现双向降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

IP5389 支持 2/3/4/5 节串联电芯，同步开关升降压系统可提供最大 100W 功率输入输出。空载时，自动进入休眠状态。

IP5389 的同步开关充电系统，提供高达 8.0A 充电电流。内置 IC 温度、电池温度和输入电压控制环路，智能调节充电电流。

IP5389 内置 14bit ADC，精确测量电池电压和电流。IP5389 内置电量计算法，可准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。

IP5389 支持 4 颗 LED 电量显示，支持 88、188 等各种数码管电量显示；支持照明功能；支持按键。

• 同时支持多个 USB 口：2 个 USB A 口输出，1 个 USB C 口输入/输出，1 个 USB B 口或 Lightning 口输入或 C 口输入/输出
• 快充规格：任意一个口都支持快充，集成 QC2.0/QC3.0/QC3+输出快充协议，集成 AFC 输入/输出快充协议，集成 SCP 输入/输出快充协议，集成 VOOC 输入/输出快充协议，集成 DRP try.SRC 协议，PD3.0 输入/输出快充，兼容 BC1.2、苹果手机快充
• 集成 USB Power Delivery（PD2.0/PD3.0）协议：支持 PD2.0 双向输入/输出协议，支持 PD3.0 双向输入/输出，PPS 输出协议，支持 5V，9V，12V，15V，20V 电压档位输入，支持 5V，9V，12V，15V，20V 电压档位输出，支持 PPS 20mV/step 输出电压档位，集成硬件的双向标记编解码（BMC）协议，集成物理层协议（PHY），集成硬件 CRC，支持 Hard Reset，集成对 E-MARK 线缆的识别和支持
• 集成功率控制：集成双向 BUCK-BOOST 升降压功率 NMOS 驱动，集成 charge-pump 控制外置路径 NMOS
• 充电规格：自适应充电电流调节，支持 3.65V、4.15V、4.2V、4.3V、4.35V、4.4V 电池，支持 2/3/4/5 节串联电芯，支持磷酸铁锂电池 3.65V 充电
• 放电规格：输出功率最大 100W，同步开关放电 5V 2A 效率达 97%以上，支持线补，电量显示，内置 14bit ADC 和电量计，支持 4 颗 LED 电量显示，支持 88、188 等各种数码管电量显示，支持外部 PIN 选数码管或 LED 灯做电量显示，可自学习的电量计，电量显示更均匀，初始电池容量 PIN 选配置
• 其他功能：自动检测手机插入和拔出，快充状态指示，支持电池温度检测，智能识别负载，轻负载自动进待机，支持多种按键模式选择，内置照明灯驱动
• 多重保护、高可靠性：输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，IC 过温保护，充放电电池温度 NTC 保护，ESD 4KV，输入（含 CC/DP/DM 引脚）耐压 30V
• BOM 极简：内置开关功率 MOS 驱动，单电感实现充电、放电功能

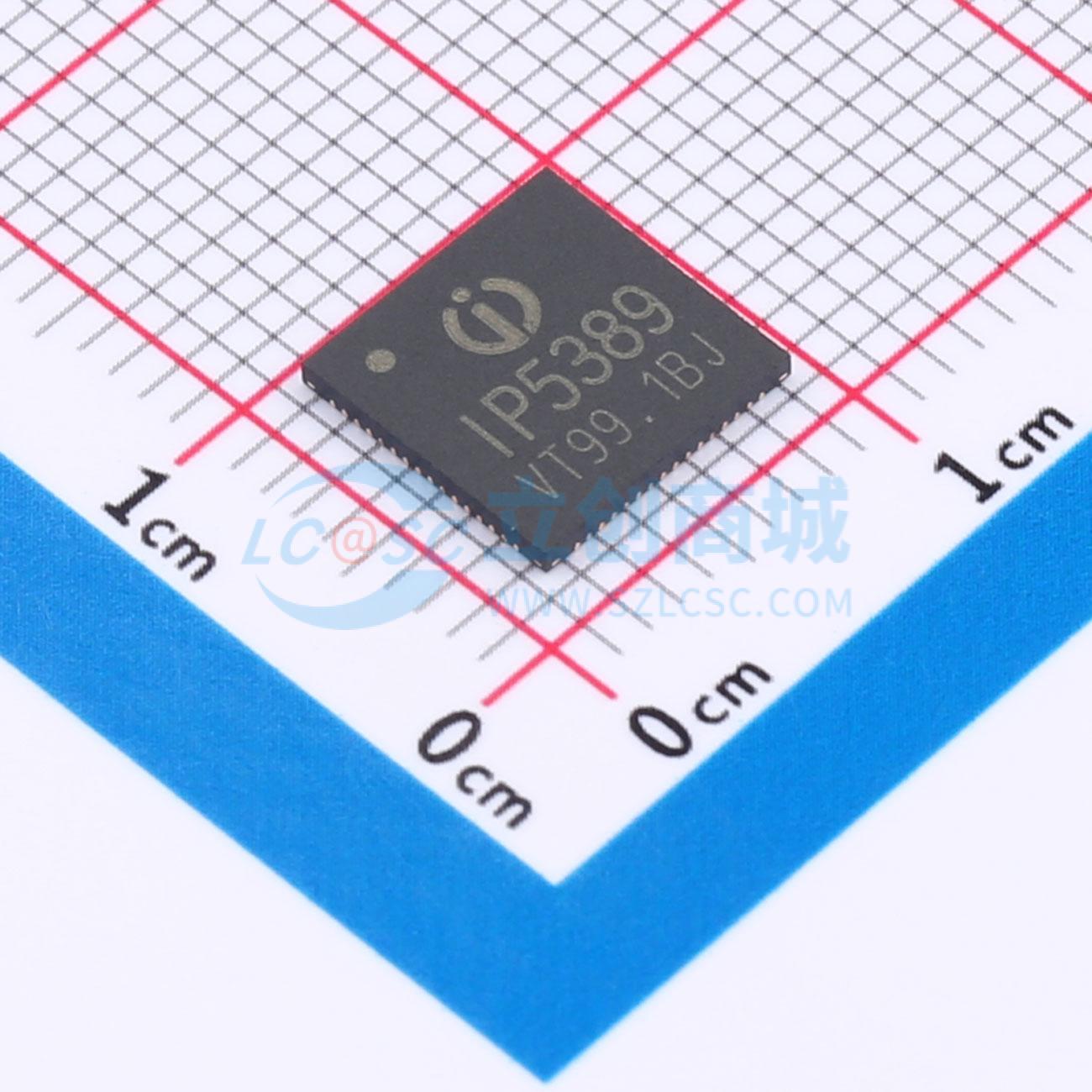

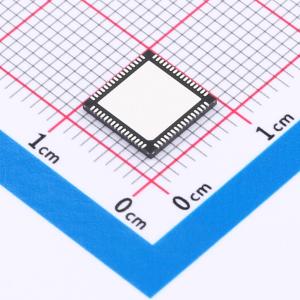

• 封装规格：8mm×8mm 0.4pitch QFN64

• 移动电源、储能设备
• 手机、平板电脑等便携设备
