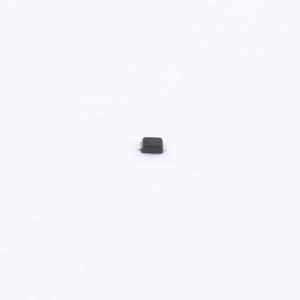

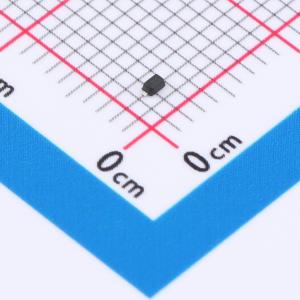

温馨提醒：图片仅供参考，商品以实物为准
HPESD5V0U1BB115
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向静电和浪涌保护器拥有2.5安培的IPP电流容量，能够在5伏特的VRWM电压下提供稳定保护。其低电容特性，仅为3皮法（CJ），使其成为高速数据线路上的理想选择。当遇到ESD事件或突发浪涌时，该保护器能快速反应，确保线路中的敏感组件不受损害。适用于需要高可靠性和低干扰的应用领域。
- 商品型号
- HPESD5V0U1BB115
- 商品编号
- C42401962
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.020707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压 | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HPESD5V0U1BB115可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压瞬态事件导致的损坏或故障。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。 在不适合使用阵列的应用中，它为设计师提供了保护一条双向线路的灵活性。 SOD - 523
商品特性
- 超低电容2.5 pF
- 低钳位电压
- 低本体高度：0.016英寸（0.4 mm）
- 关态电压：5 V
- 低泄漏电流
- 典型响应时间 < 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 此为无铅器件
