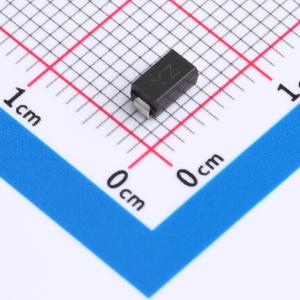

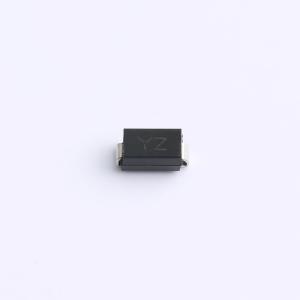

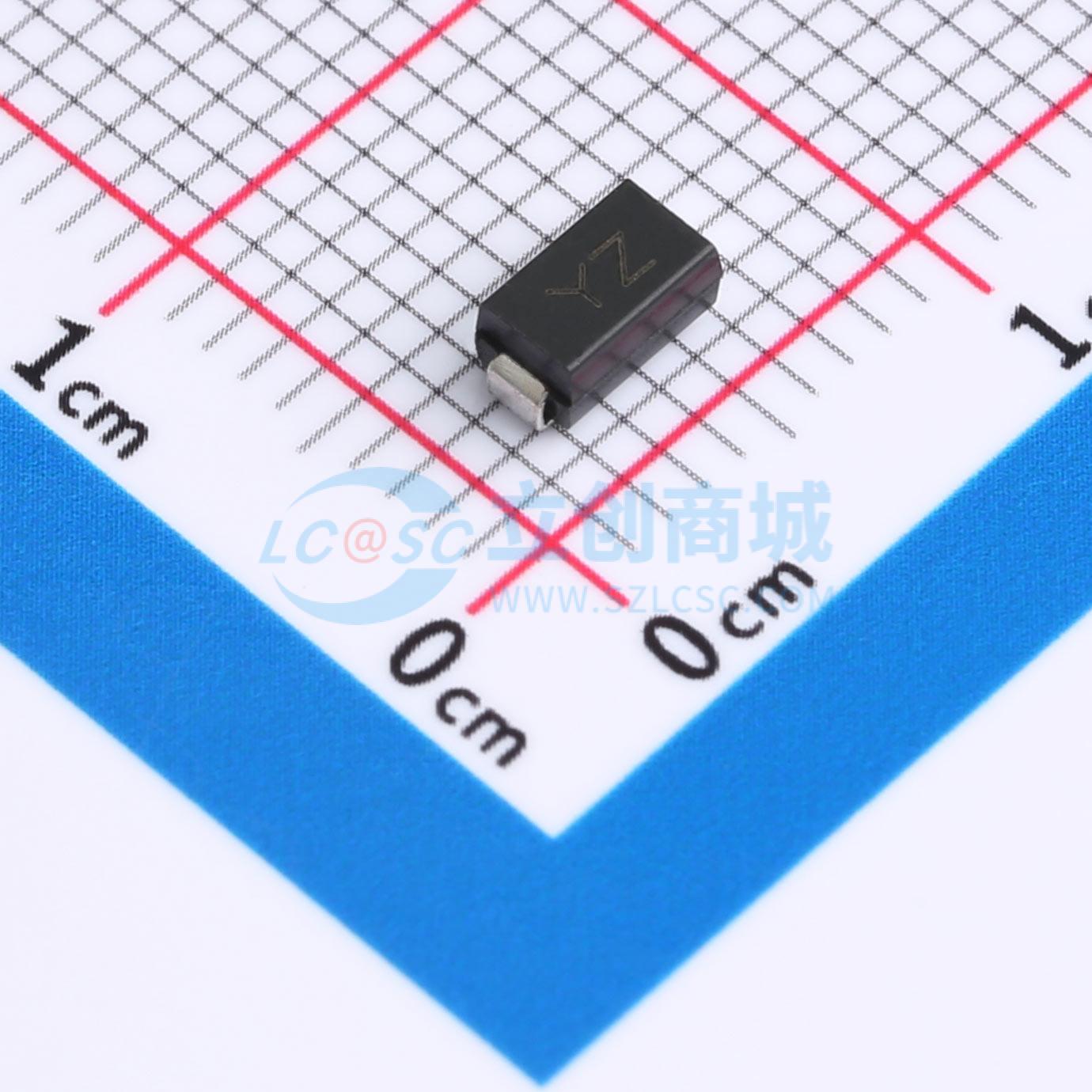

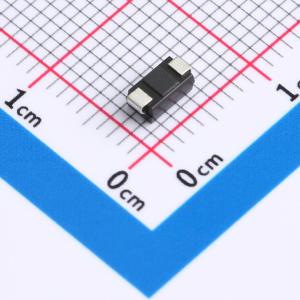

H1SMA51CAT3G
双向TVS 51V截止 峰值浪涌电流：4.9A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件属于TVS/ESD防护类型，具有双向导通特性，适用于单线路配置。其峰值脉冲电流（IPP）为4.9A，工作电压（VRWM）达到51V，能够有效地吸收瞬态过压能量，防止静电放电对电路造成的潜在损害。此产品适合应用于各类电子设备中，比如消费电子产品、通讯装置等，为其提供可靠的过电压保护，保障内部敏感组件的安全与稳定运行。
- 商品型号
- H1SMA51CAT3G
- 商品编号
- C42401921
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.08392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 51V | |
| 钳位电压 | 82.4V | |
| 峰值脉冲电流(Ipp) | 4.9A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 62.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 低剖面封装
- 内置应力消除
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 重复率（占空比）：0.01%
- 快速响应时间
- SMA (DO-214AC)封装
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
