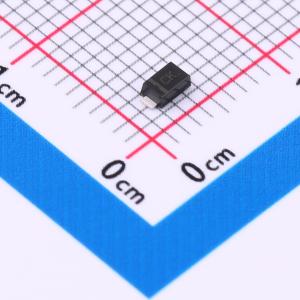

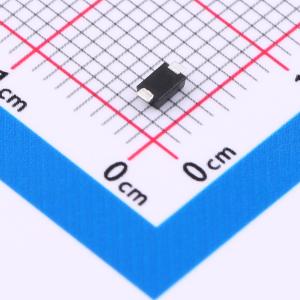

温馨提醒：图片仅供参考，商品以实物为准
HDFLT30A7
单向TVS 30V截止 峰值浪涌电流：4.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向（Uni）静电和浪涌保护器件（TVS/ESD），适用于单线（LINE:1）保护场景。其IPP/A值为4.1，表明在处理瞬态电流冲击时具备一定容量；而VRWM/V参数为30，意味着它可以在高达30伏特的工作电压下保持有效的保护功能。此类元件通常应用于需要防止由意外静电放电或电压浪涌引起损伤的电路中，例如在日常电子设备的数据线接口处，为内部电路提供必要的防护。
- 商品型号
- HDFLT30A7
- 商品编号
- C42401926
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 4.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压(VBR) | 36.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低剖面封装。
- 玻璃钝化合面。
- 低电感。
- 塑料封装符合美国保险商实验室阻燃标准。
- 外壳：符合JEDEC标准的SOD-123FL/SMF模塑塑料外壳。
- 端子：可焊接，符合方法2026A。
- 极性：外壳上标有极性符号。
- 安装位置：任意。
- 重量：0.00~7盎司，0.02克。
- 标记：参见第2页的日期代码和标记代码。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
