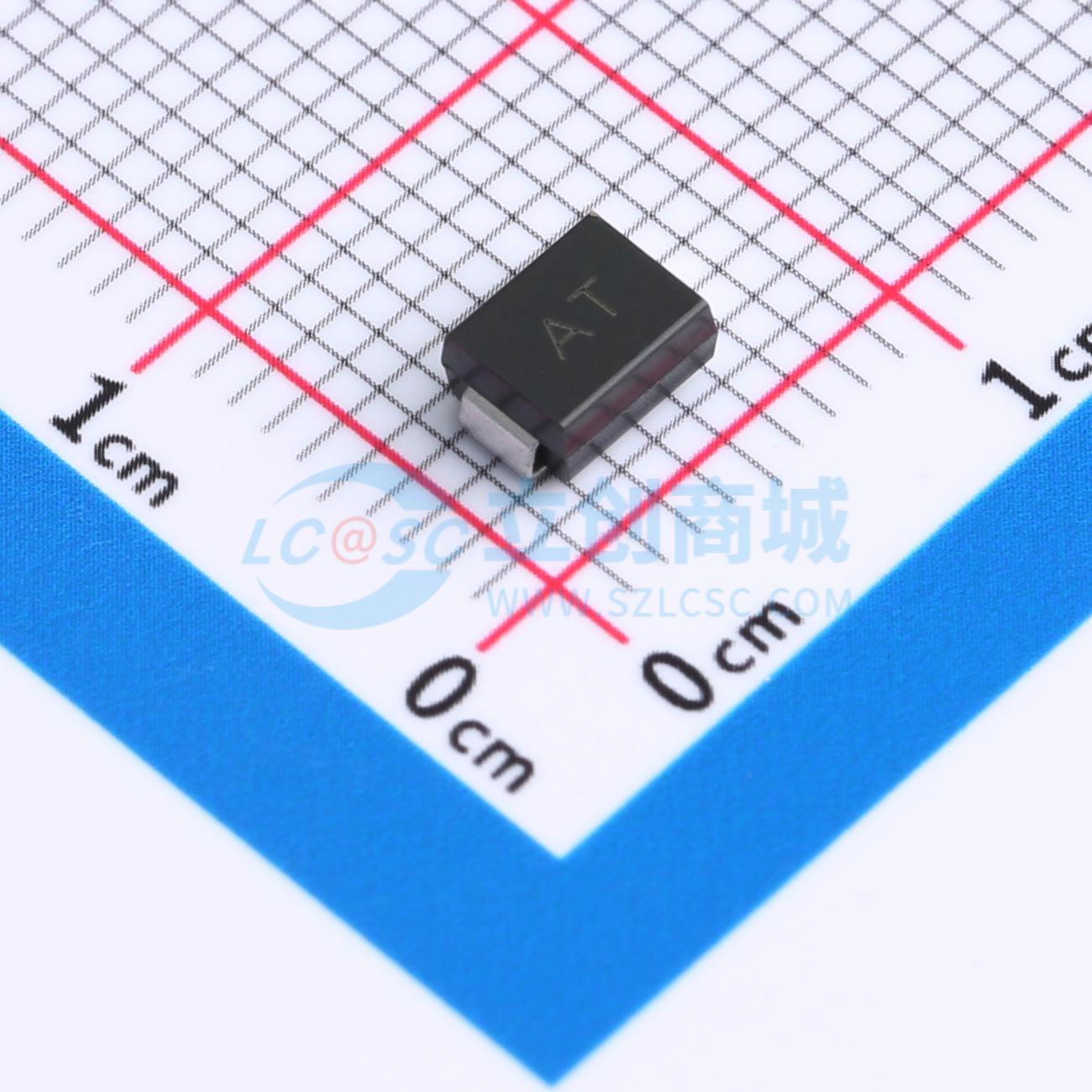

温馨提醒：图片仅供参考，商品以实物为准
HTPSMB8.5CAVR
双向TVS 8.5V截止 峰值浪涌电流：41.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为双向TVS二极管，具备41.7安培的IPP/A峰值脉冲电流承受能力及8.5伏特的最大工作电压（VRWM/V），适用于单线路（LINE:1）保护设计。当遇到突发高能电压事件时，该元件能够快速反应，限制电压水平并引导多余能量远离敏感电路，有效维护电子设备在遭受静电放电（ESD）或突波影响时的安全性与稳定性。适用于需要增强防护性能的各类电子设备接口处。
- 商品型号
- HTPSMB8.5CAVR
- 商品编号
- C42401936
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.134673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8.5V | |
| 钳位电压 | 14.4V | |
| 峰值脉冲电流(Ipp) | 41.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W@10/1000us | |
| 击穿电压 | 9.44V；10.4V | |
| 反向电流(Ir) | 20uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 阻燃等级 94V-0
应用领域
- I/O 接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
