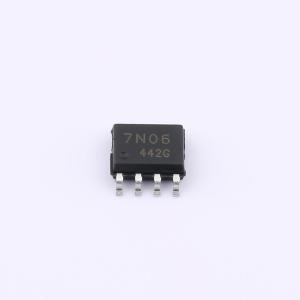

温馨提醒：图片仅供参考，商品以实物为准
DOS7N06
1个N沟道 耐压:60V 电流:7A
- 描述
- N管/60V/7A/30mΩ/(典型21mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOS7N06
- 商品编号
- C42386222
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.35nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF |
商品概述
这款 N 沟道 MOSFET 采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(on)）。它可用于多种应用。
商品特性
- 漏源电压（VDS） = 60 V，漏极电流（ID） = 7 A，在栅源电压（VGS） = 10 V 时，漏源导通电阻（RDS(ON)） < 32 mΩ
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术，实现超低漏源导通电阻（RDS(on)）。
- 采用散热性能良好的出色封装。
