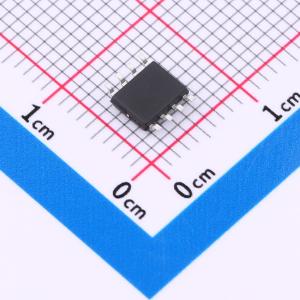

DL1509-3.3E1

150KHz、3A PWM降压型DC/DC转换器

描述: 150KHz 3A 降压型DC/DC电源芯片
品牌名称: DOINGTER(杜因特)
商品型号: DL1509-3.3E1
商品编号: C42386240
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.28克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

DL150 9是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动3A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使芯片进入待机模式。内部补偿使反馈控制在无需外部设计的情况下具有良好的线性和负载调节能力。在保护功能方面，热关断可防止过热运行造成损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。 DL150 9的开关频率为150KHz，与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率±15%的容差。该芯片采用标准8引脚SOP8封装。

商品特性

3.3V、5V、12V及可调输出版本
输出可调电压范围为1.23V至37V
固定150KHz开关频率
电压模式非同步PWM控制
开/关关断控制输入
4.5V至40V宽输入电压范围
输出负载电流：3A
低功耗待机模式
芯片内置开关晶体管

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
