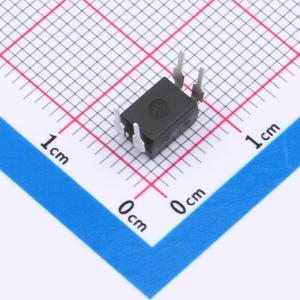

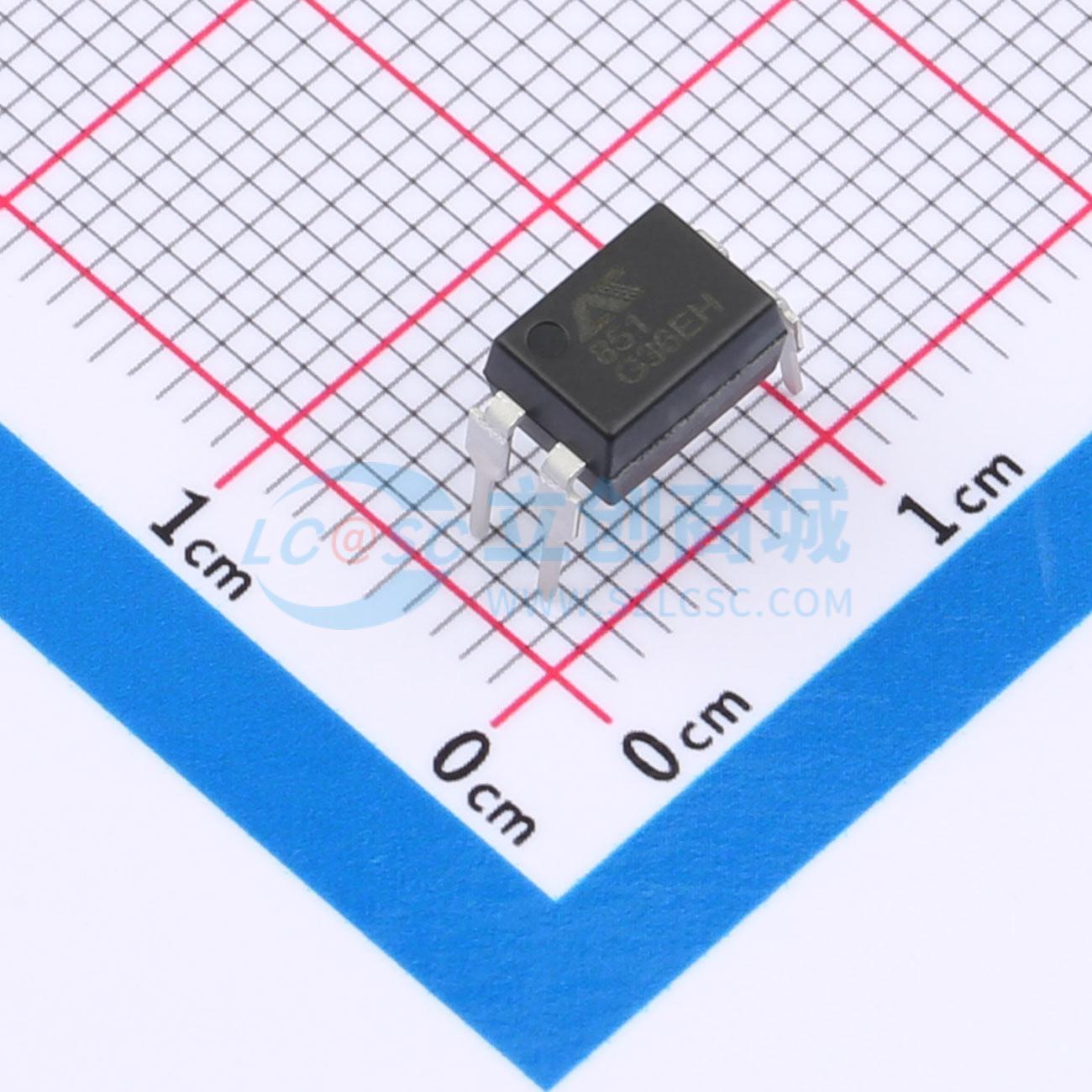

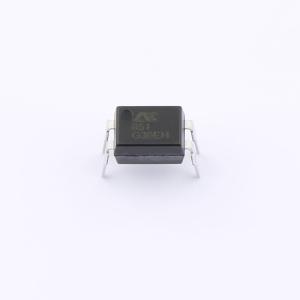

EL851
光耦-光电晶体管输出
- 描述
- EL851是一款由发光二极管和光电晶体管组成的高耐压(VCEO≥350V)光电耦合器。 四引脚封装，三种形式（DIP,DIP-M,SMD）。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等.
- 品牌名称
- AOTE(奥特)
- 商品型号
- EL851
- 商品编号
- C42371506
- 商品封装
- DIP-4
- 包装方式
- 编带
- 商品毛重
- 0.393克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@20mA,1mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品特性
- 输入-输出隔离电压 Vios=5000 Vrms
- 电流传输比 CTR: 50-600%
- 峰值击穿电压 BVCEO=350V
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 MSL class1
- 产品符合 ROHS、REACH 及 HF 等环保法规要求
应用领域
- 工业控制
- 电源系统
- 消费电子
