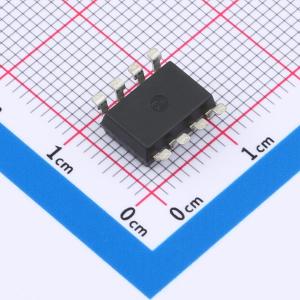

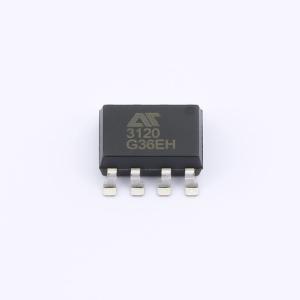

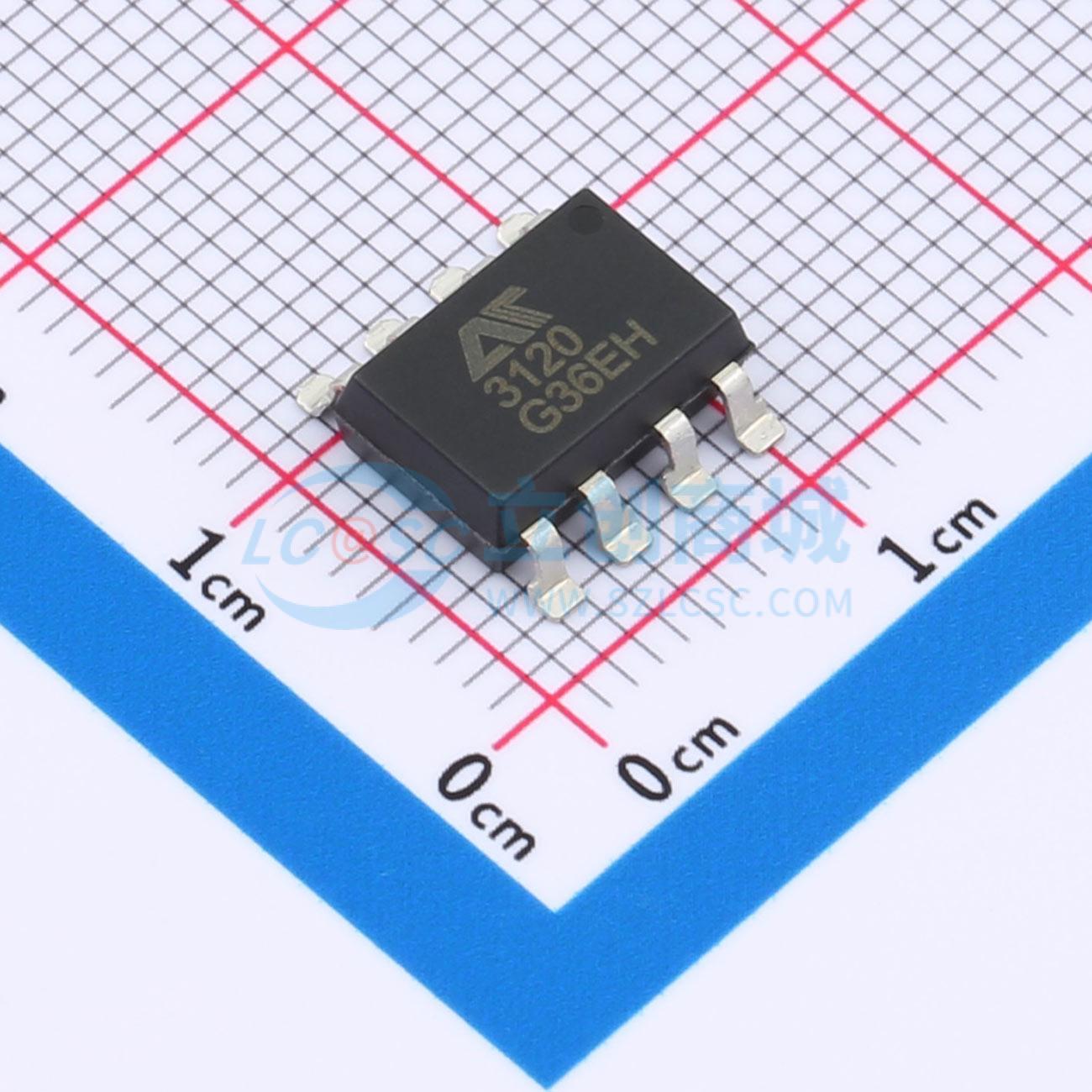

EL3120S
光耦-栅极驱动光耦
- 描述
- EL3120S 是一种 输出电流为 2.5A 的栅极驱动光电耦合器 ，具有一个砷化铝镓 （ AlGaAs） 的发光二极管 ，通过红外光耦合到光敏集成电路。广泛应用于：不间断电源、IGBT 隔离/功率 MOSFET 栅极驱动、 感应加热、工业逆变器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- EL3120S
- 商品编号
- C42371564
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.585克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 400ns | |
| 传播延迟 tpLH | 400ns | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 200mW | |
| 工作温度 | -40℃~+110℃ | |
| 功能特性 | 带滞后的欠压锁定 |
商品特性
- 输入-输出隔离电压 Vios=5000Vrms
- 35 kV/μs 最小共模抑制
- 15V 至 30V 宽工作电压范围
- 最大峰值输出电流 3.0A
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 MSL class1
- 产品符合 ROHS、REACH 及 HF 等环保法规要求
应用领域
- 工业自动化和电子电力
- 新能源与电力系统
- 电力控制与保护装置
- 噪声环境设备和精密医疗仪器
