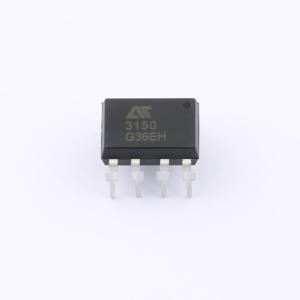

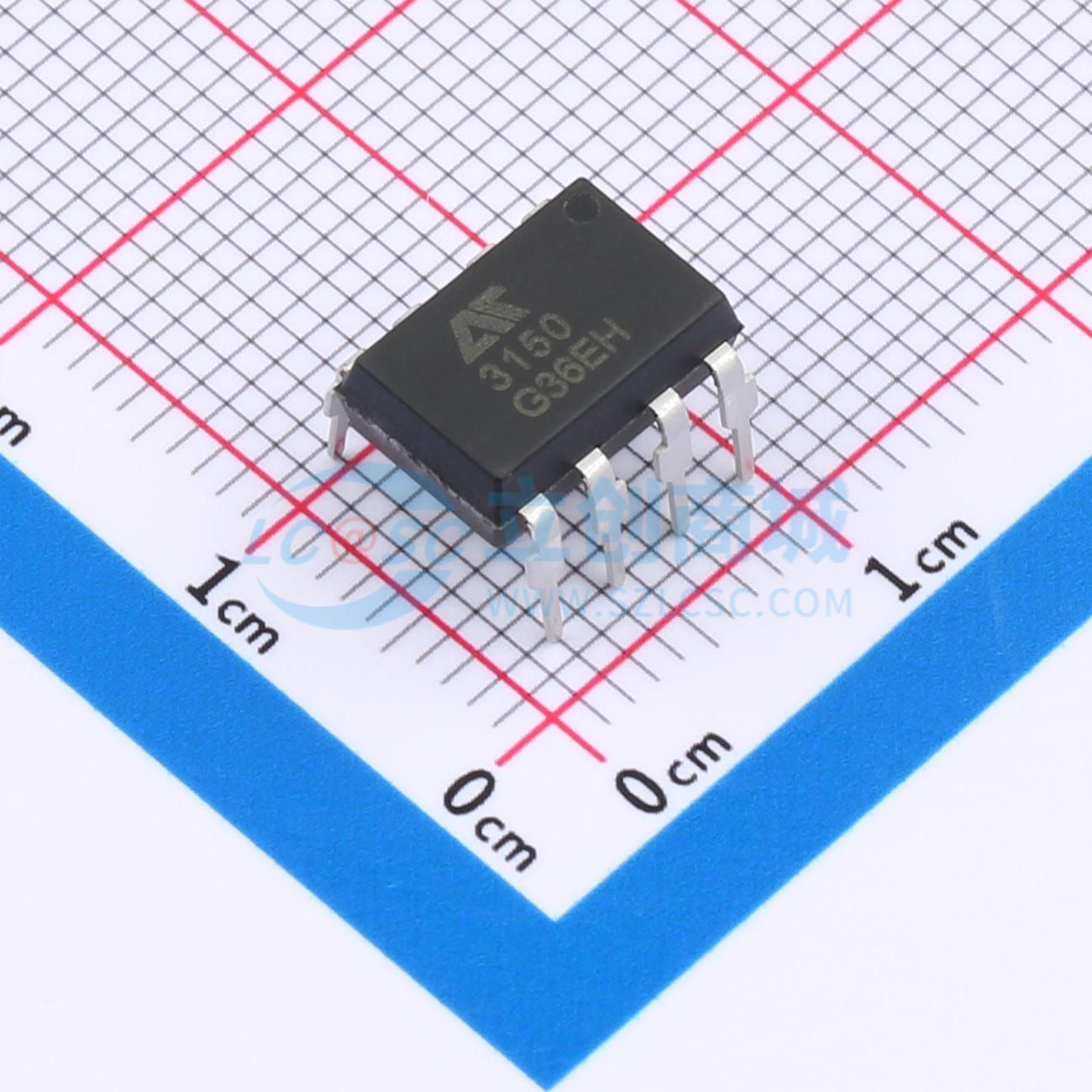

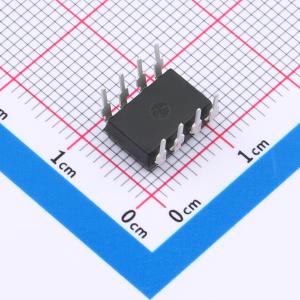

EL3150
光耦-栅极驱动光耦
- 描述
- EL3150是一种0.6A输出电流的栅极驱动光电耦合器，可驱动大多数的中功率 IGBTs和MOSFETs。广泛应用于：工业逆变器、不间断电源、开关电源、 电机驱动、 IGBT 隔离/功率 MOSFET 栅极驱动。
- 品牌名称
- AOTE(奥特)
- 商品型号
- EL3150
- 商品编号
- C42371566
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.993333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 100ns | |
| 上升时间(tr) | 100ns | |
| 功能特性 | 带滞后的欠压锁定 |
商品概述
EL3150光耦采用高效光电转换技术与先进封装工艺，提供输入与输出之间的可靠隔离，支持DIP8-M和SMD8两种封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=5000 Vrms
- 最小共模抑制为15 kV/μs
- 宽工作电压范围：10V~30V
- 最大峰值输出电流0.6A
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4 mm
- 防潮等级为MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化和电子电力
- 新能源与电力系统
- 电力控制与保护装置
- 噪声环境设备和精密医疗仪器
