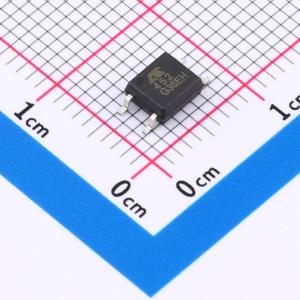

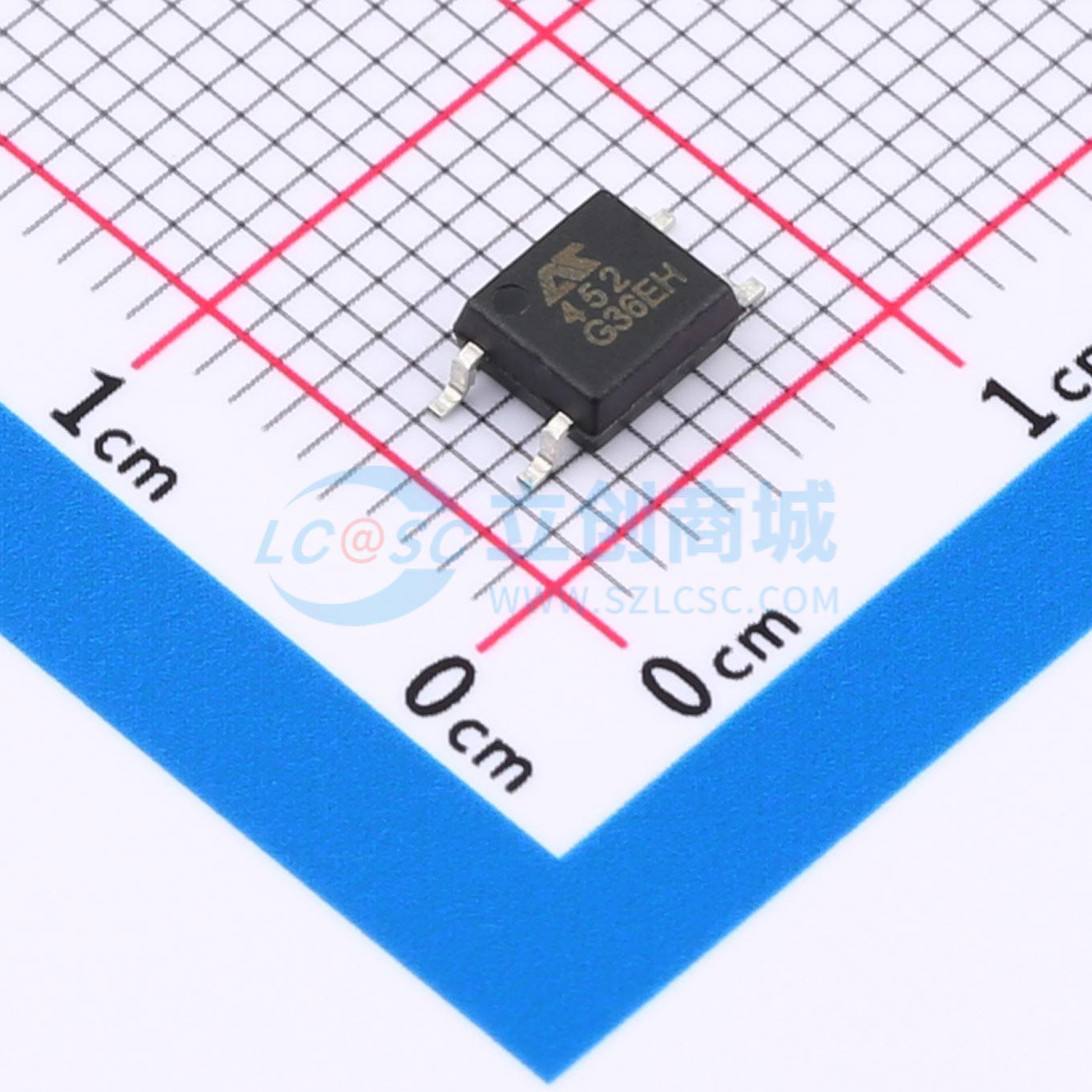

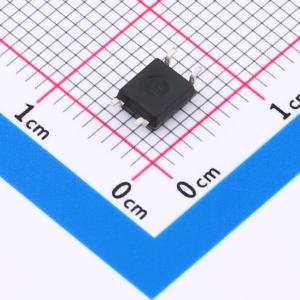

EL452
光耦-光电晶体管输出
- 描述
- EL452是一款由发光二极管和达林顿晶体管组成的高耐压(VCEO≥350V)光电耦合器。 四引脚封装（SOP4）。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等.
- 品牌名称
- AOTE(奥特)
- 商品型号
- EL452
- 商品编号
- C42371508
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.145667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V@20mA,100mA | |
| 上升时间(tr) | 80us@2mA,100Ω | |
| 下降时间 | 20us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 60mA |
