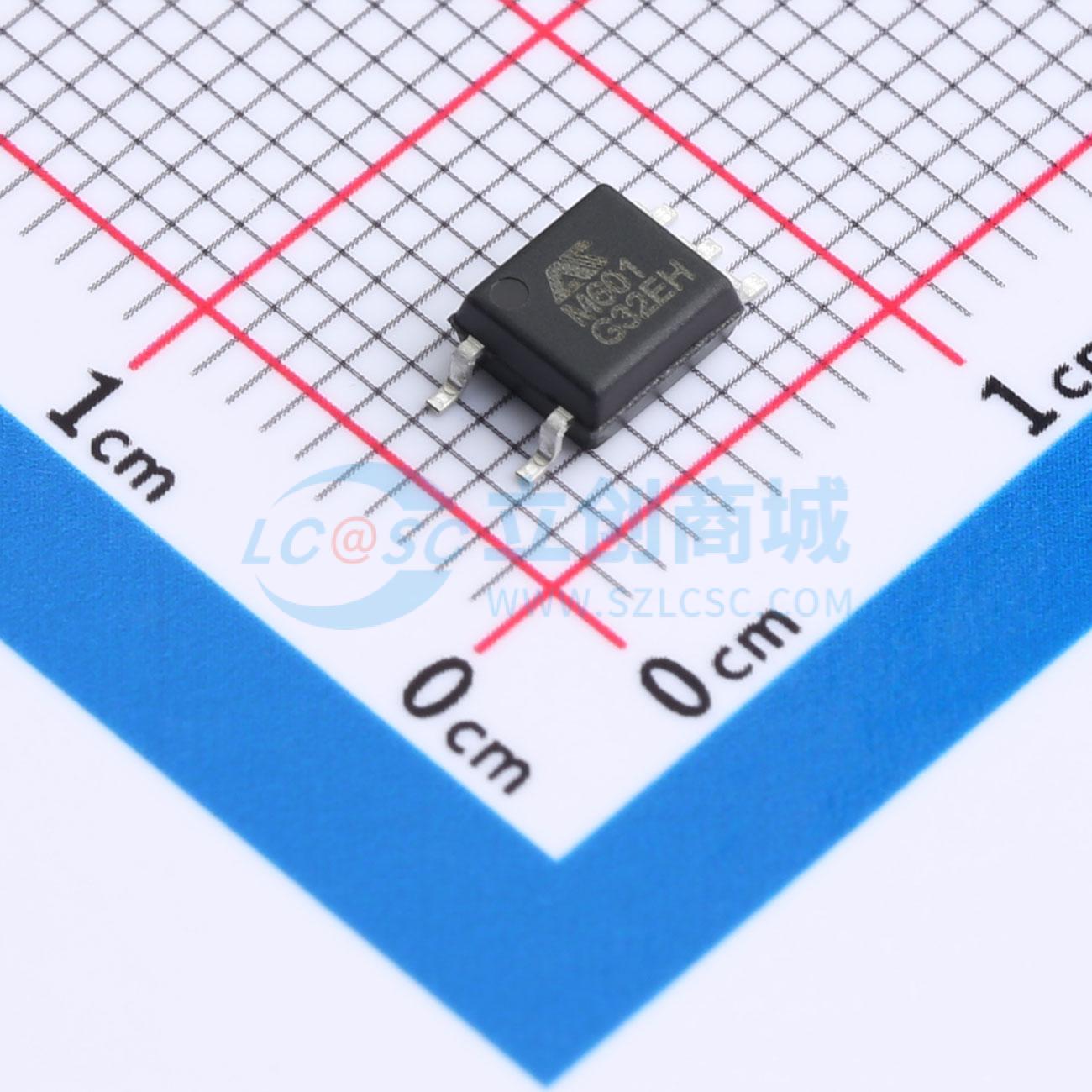

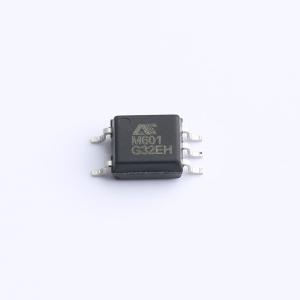

温馨提醒：图片仅供参考，商品以实物为准
ELM601
光耦-逻辑输出
- 描述
- ELM601内部有一个 850nm 的 AlGaAS LED， 其光学耦合到具有选通输出的超高速集成光电检测器。这些器件采用 5 引脚外形封装，符合标准封装外形。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等
- 品牌名称
- AOTE(奥特)
- 商品型号
- ELM601
- 商品编号
- C42371561
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 10mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该光耦采用高效光电转换技术与先进封装工艺，在输入与输出之间提供可靠隔离，支持SOP5封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=3750Vrms
- 高传输比特率：10MBit/s
- 输出高电平时共模瞬态抑制能力为5KV/US
- 爬电距离 >7.0mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级为class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 新兴技术领域
