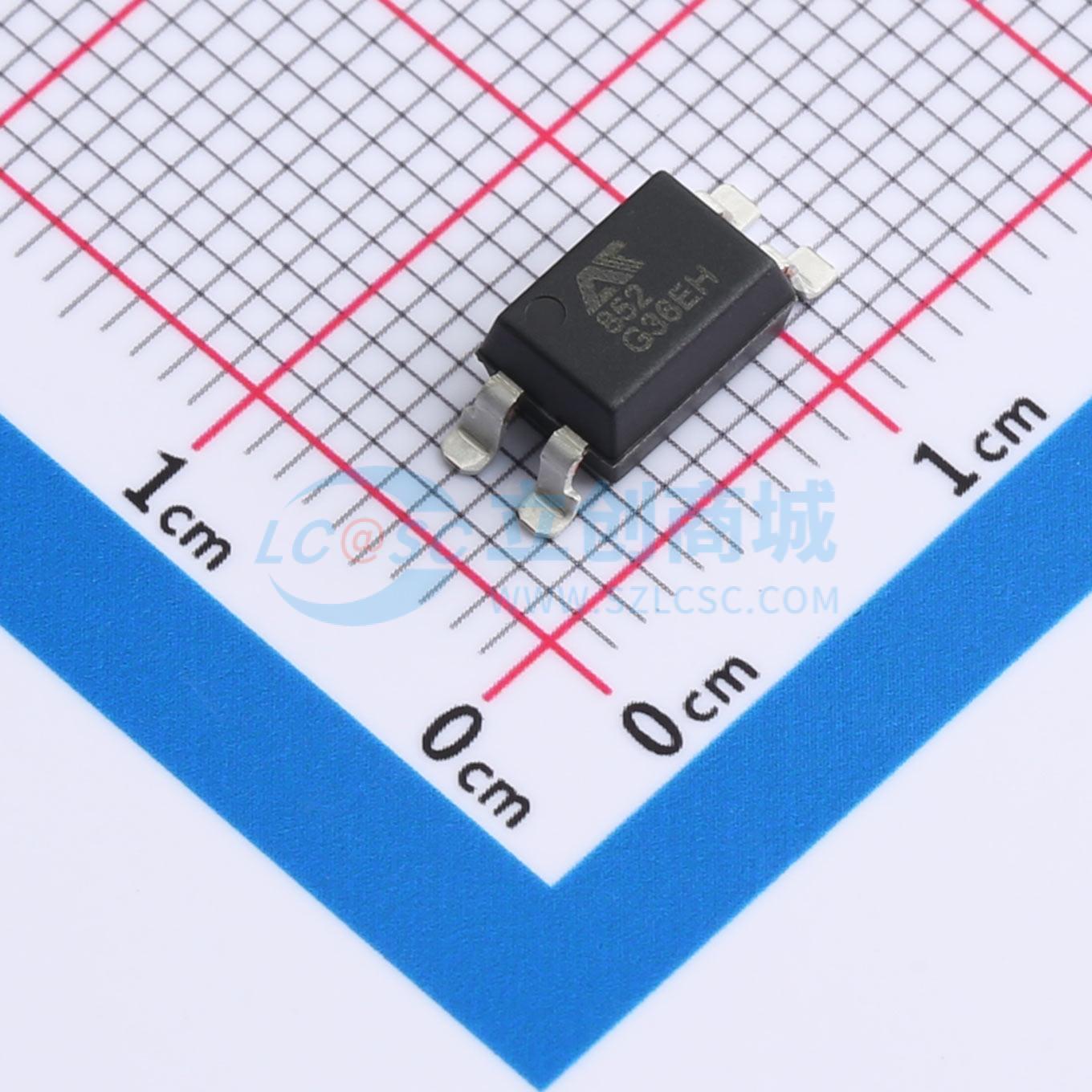

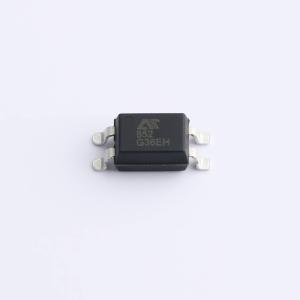

EL852S
光耦-光电晶体管输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EL852是一款由发光二极管和达林顿晶体管组成的高耐压(VCEO≥350V)光电耦合器。四引脚封装（DIP4、SMD4、 DIP4-M）。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等.
- 品牌名称
- AOTE(奥特)
- 商品型号
- EL852S
- 商品编号
- C42371509
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.38775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V@20mA,100mA | |
| 上升时间(tr) | 80us | |
| 下降时间 | 20us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 320mW | |
| 正向电流(If) | 60mA |
