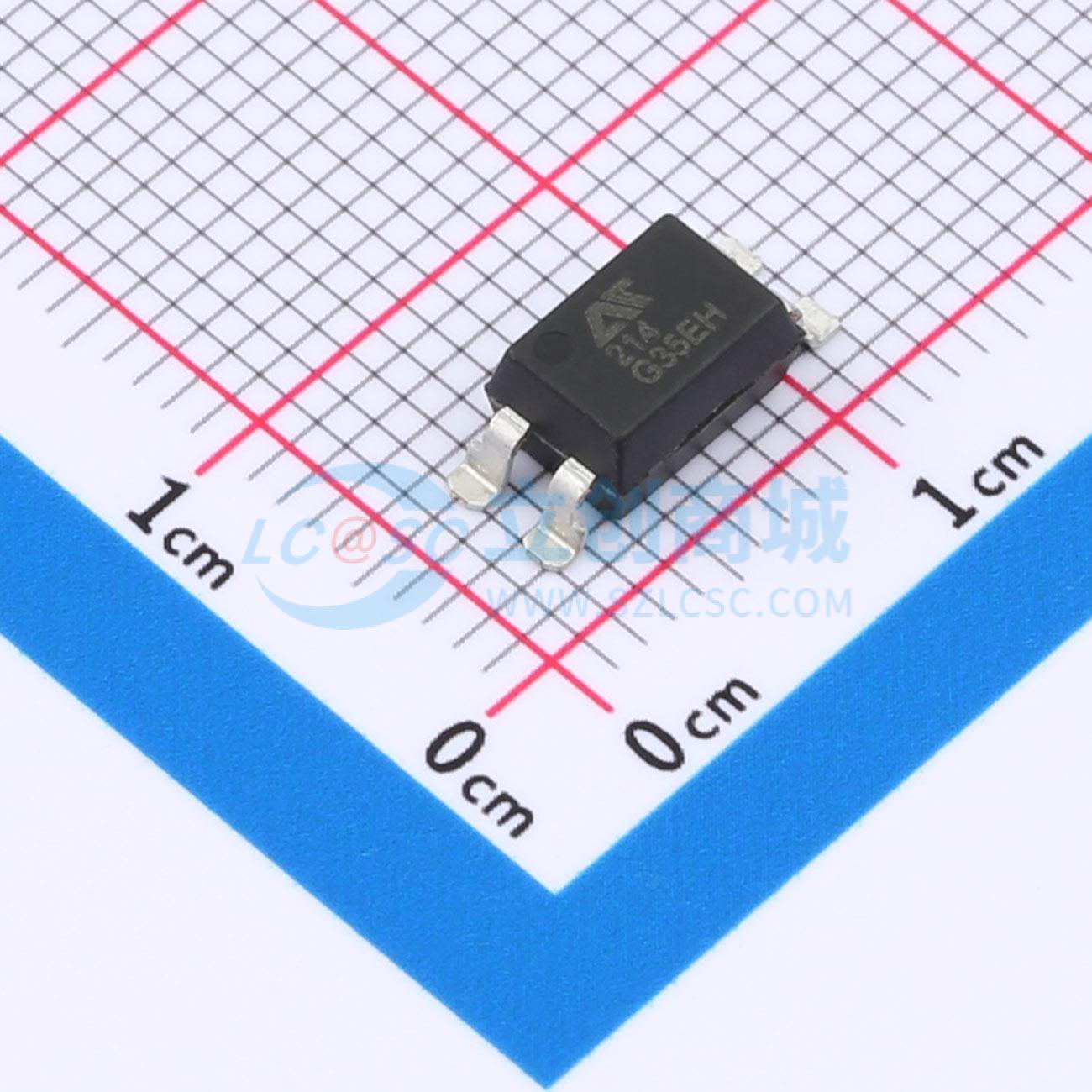

温馨提醒：图片仅供参考，商品以实物为准

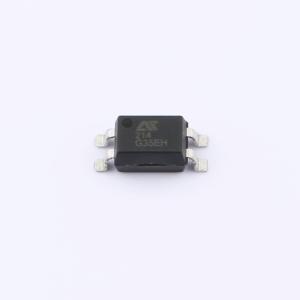

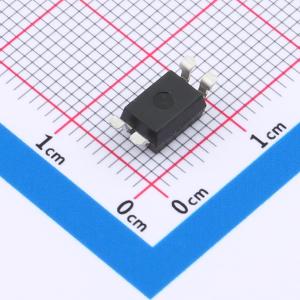

AT214-CuH-S
光耦-光继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT214 光继电器由红外发光二极管和光电发生器、MOSFET组成。广泛应用于：通讯产品(个人电脑,笔记本电脑)、调制解调器/传感、移动电话 /安全设备、测量和测试设备、工厂自动化设备、高速检验机器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT214-CuH-S
- 商品编号
- C42371493
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.386667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:2A(单刀单掷-常开) | |
| 连续负载电流 | 120mA | |
| 负载电压 | 400V | |
| 正向压降(Vf) | 1.3V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 21Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 110us | |
| 截止时间(Toff) | 220us | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 500mW | |
| 绝缘电阻 | 1000MΩ | |
| 功能特性 | - |
商品概述
采用高效光电转换技术与先进封装工艺，提供输入与输出之间的可靠电气隔离。支持DIP4与SMD4两种封装形式，以适应多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=5000Vrms
- 负载电压（交流峰值）VL: 400V
- 持续负载电流IL: 0.12A
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级 class1；MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化
- 家用电器
- 通信与安防
- 医疗设备
