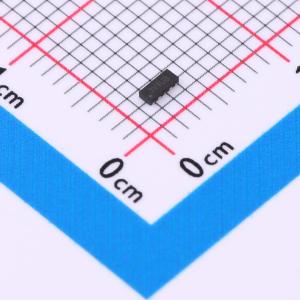

温馨提醒：图片仅供参考，商品以实物为准
ESD73064D-ES
3.3/5.0V深回扫超低电容超低钳位4路单向ESD防护器件，8A、20kV、0.45pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 描述
- 3.3/5.0V深回扫超低电容超低钳位4路单向ESD防护器件，8A、20kV、0.45pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD73064D-ES
- 商品编号
- C41429312
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.026633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压(VBR) | 7.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
ESD73064D-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件免受静电放电、电气快速瞬变及雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电法测试的 20kV 静电放电脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电防护标准
- ±20kV 接触放电
- ±20kV 空气放电
- 40W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 超低结电容：典型值 0.45pF（输入/输出至地）
应用领域
- USB 与 HDMI 接口
- 便携式电子设备
- 服务器、笔记本电脑和台式个人电脑
- 机顶盒
- 通信系统
- 以太网供电
