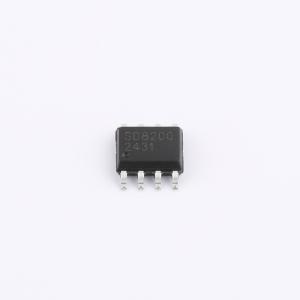

SD8200
SD8200 SOP8兼容BQ32000/DS1340
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8200 SOP8 符合ROHS/REACH；工作电压：1.8V～5.5V；计时电压：1.5～5.5V；工作温度：-40℃～105℃；内置1/1024秒寄存器；内置70字节通用SRAM；内置8字节ID号。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8200
- 商品编号
- C41429335
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.23176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 备份电源管理与电池充电；温度补偿；片内SRAM/NVRAM；锁定与防篡改；电池低压检测；告警功能；周期性中断输出 |
商品概述
SD8200是一种具有标准IIC接口的实时时钟芯片，CPU可使用该接口通过七位地址寻址来读写片内寄存器的数据。它具有一个后备电池输入脚VBAT，内部的充电电路可对外接的充电电池进行智能充电，也可对电池电量进行检测和欠压报警指示。每一颗芯片具有唯一的8字节的身份识别码（ID），且软硬件兼容32000。
商品特性
- 低功耗：0.6μA典型值（Ta = 25℃）
- 工作电压：1.8V～5.5V；计时电压：1.5～5.5V
- 工作温度：-40℃～105℃
- 标准IIC总线接口方式，最高速度400kHz
- 年、月、日、时、分、秒BCD码输入/输出，并可通过独立的地址访问各时间寄存器
- 闰年自动调整功能（2000年～2099年）
- 周期性频率中断输出：512Hz和1Hz共两种方波
- 具有一次性或充电的后备电池输入脚VBAT，其内部的稳压充电电路可选择性地对外接的充电电池进行自动充电
- 内置电池电压检测功能，可读取当前电池电压值；可读取寄存器了解是否发生过欠压或超压的情况
- 内置数字校准功能，进一步提高计时精度
- 内置通信校验功能，进一步提高通信的可靠性
- 内置1/1024秒寄存器，读取时间能够精确到1/1024秒
- 内置IIC总线0.5秒自动复位功能（从start命令开始计时），该功能可以避免IIC总线挂死问题
- 内置写保护功能，避免对数据的误写操作，可更好地保护数据
- 内置70字节通用SRAM寄存器可用于存储用户的一般数据
- 内置8字节的ID码，芯片出厂之前设定的、全球唯一的身份识别码
- 芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰
- CMOS工艺
- 封装形式：SOP8
