温馨提醒：图片仅供参考，商品以实物为准

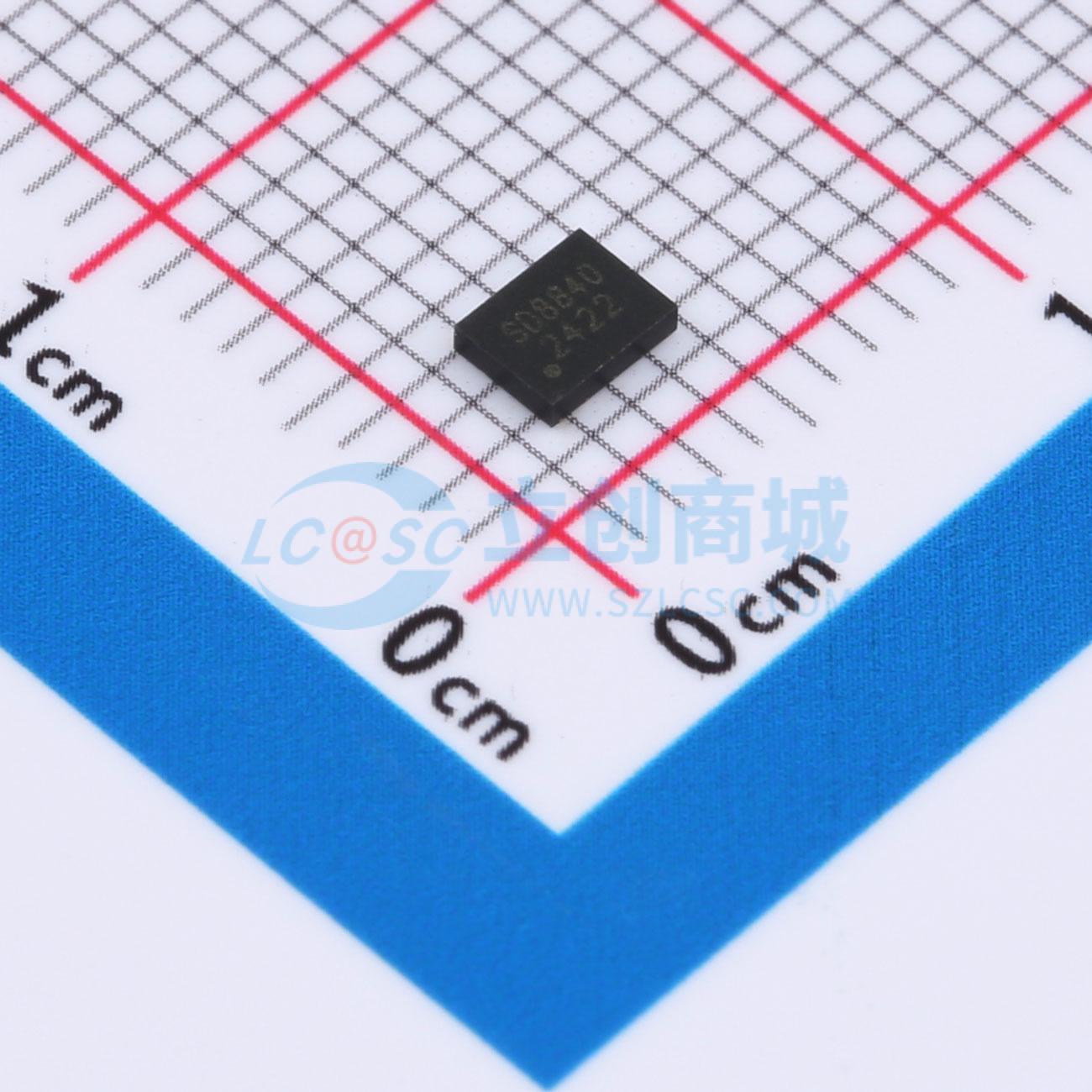

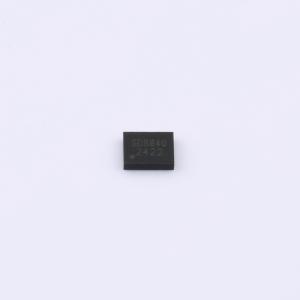

SD8840

SD8840 3225兼容RA4000

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD8840 3225 符合ROHS/REACH，通过AEC-Q100认证；晶振内置且具有数字温度补偿功能，内置时间更新/倒计时/报警中断功能；工作电压：2.5V～5.5V；计时电压：1.5V～5.5V；工作温度：-40℃～125℃；-40℃～+85℃<±5ppm；+86℃～+105℃<±10ppm；+106 ºC ～+125 ºC<±20ppm；内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号。
品牌名称: WAVE(兴威帆电子)
商品型号: SD8840
商品编号: C41429336
商品封装: DFN-10(2.5x3.2)
包装方式: 编带
商品毛重: 0.051675克(g)

商品参数

商品概述

SD8840 是一种具有SPI 接口的实时时钟芯片，CPU 可使用该接口读写片内寄存器的数据(包括时间寄存器、控制寄存器和20 字节的用户SRAM 寄存器)。 SD8840 晶振内置且具有数字温度补偿功能，用户可以不用顾虑因外接晶振、谐振电容等所带来的元件匹配误差问题、晶振温度特性问题及可靠性问题，实现在常温及宽温范围内不需用户干预、全自动、高可靠计时功能。 SD8840 内置时间更新/倒计时/报警中断功能。 SD8840 管脚兼容4000。

商品特性

低功耗：0.6μA 典型值（Ta = 25℃）
工作电压：2.5V ~ 5.5V；计时电压：1.5V ~ 5.5V
工作温度：-40℃ ~ 125℃
SPI接口方式，最高速度4Mbit/s
年、月、日、时、分、秒的BCD码输入/输出，并可通过独立地址访问各时间寄存器
闰年自动调整功能（2000年～2099年）
内置星期/日期、时、分共3字节的报警数据寄存器
周期性频率中断输出：32768Hz、1024Hz和1Hz共三种方波
自动重载的12位的倒计时定时器，可选的4种时钟源（4096Hz、1024Hz、1Hz、1/60Hz），最小定时为244us，最长定时为68个小时，不同的时钟源具有不同的定时精度
时间更新中断具有分钟中断与秒中断两种功能
时间报警中断、倒计时中断、时间更新中断可通过寄存器配置选择是否从INT端口输出报警信号，三种中断各具有一个中断标志位
内置通信校验功能，进一步提高通信的可靠性
内置1/1024秒寄存器，读取时间能够精确到1/1024秒
内置写保护功能，避免对数据的误写操作，可更好地保护数据
内置上电指示位RTCF，当包括电池在内的所有电源第一次上电时该位置1
内置停振检测位OSF，当内部振荡器停止振荡时该位置1
内置晶振和谐振电容，芯片内部通过高精度补偿方法，实现在宽温范围内高精度的计时功能：-40℃ ~ +85℃精度 < ±5ppm，+85℃ ~ +105℃精度 < ±10ppm，+105℃ to +125℃ < ±20ppm（出厂精度）
内置20字节通用SRAM寄存器可用于存储用户的一般数据
芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰
CMOS工艺
通过AEC - Q100认证
封装形式：3225（3.2mmx2.5mmx0.75mm）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	SPI
	工作电压	2.5V~5.5V
	工作电流	600nA

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+125℃
	静态电流(Iq)	0.6uA
