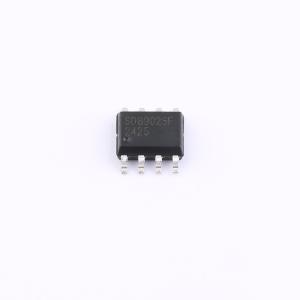

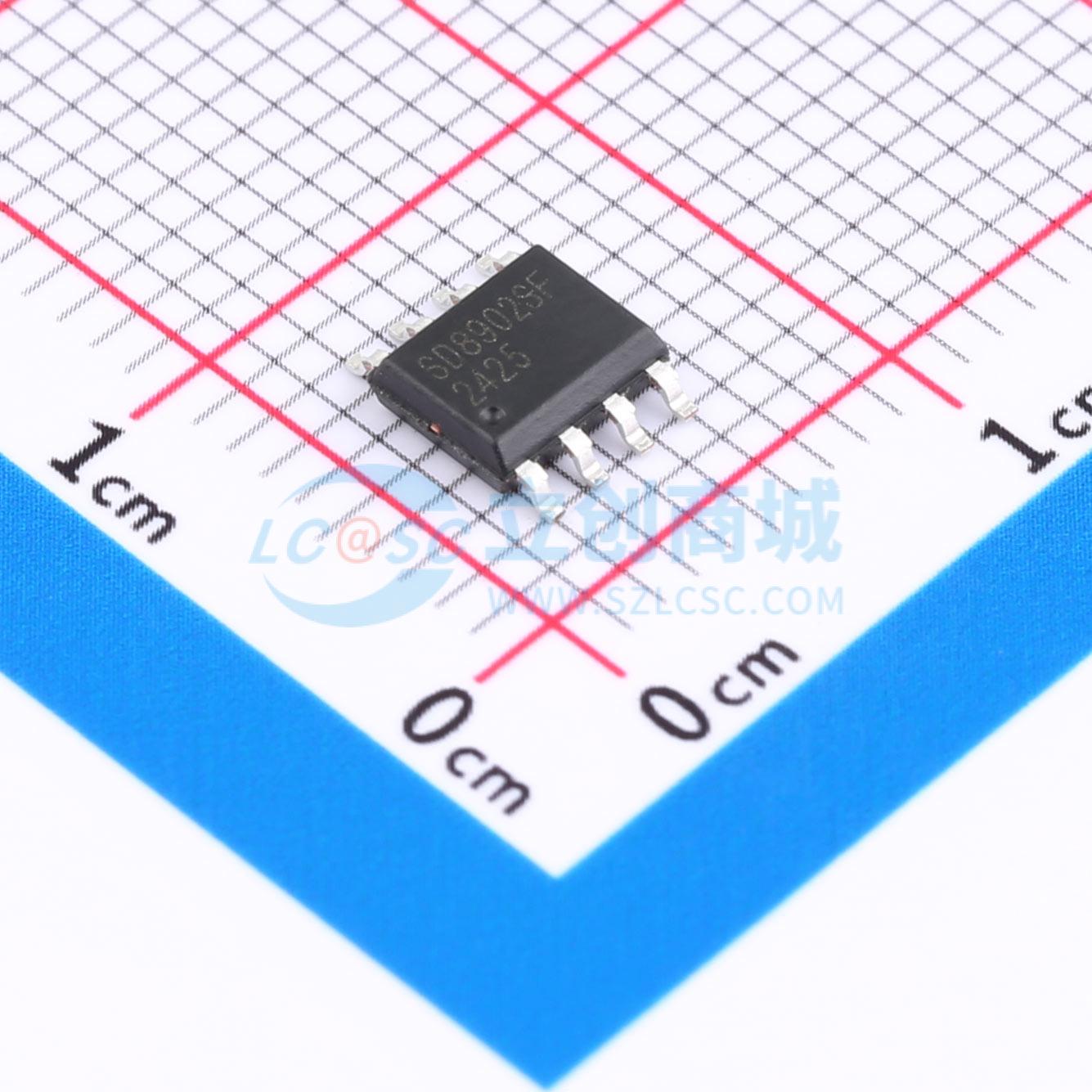

温馨提醒：图片仅供参考，商品以实物为准
SD8902SF
SD8902SF SOP8兼容DS13020
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8902SF SOP8符合ROHS/REACH；外置晶振，工作电压：1.8V～5.5V；计时电压:1.5V～5.5V；工作温度：-40℃～105℃；内置31字节通用SRAM寄存器；内置8字节的ID码；
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8902SF
- 商品编号
- C41429333
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | 三线接口 | |
| 晶振类型 | 外置 | |
| 闹钟输出 | - | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 0.5uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 备份电源管理与电池充电；ESD/过压保护；片内SRAM/NVRAM；锁定与防篡改 |
商品概述
SD8902是一种具有三线式接口的实时时钟芯片，CPU可通过该接口读写片内寄存器的数据(包括时间寄存器、控制寄存器、电池电量寄存器、31字节的用户 SRAM 寄存器及 8字节的 ID 码寄存器)。SD8902具有一个后备电池输入脚 VBAT，内部的充电电路可对外接的充电电池或超级电容进行智能充电（可位选 3.1V/4.1V 充电电压），也可对电池或超级电容电压进行测量。SD8902 具有通信校验功能，对接口通信数据进行校验，校验结果自动保存到专用寄存器，进一步提高实时时钟数据的可靠性。SD8902内置 8 字节的 ID，每一颗芯片具备身份识别码。SD8902 软硬件兼容 1302。
商品特性
- 低功耗：0.6μA 典型值（Ta=25℃）。
- 工作电压：1.8V~5.5V；计时电压: 1.5V~5.5V。
- 工作温度：-40℃~105℃。
- 三线式接口通信方式，最高速度2MHz。
- 年、月、日、时、分、秒的BCD码输入/输出，并可通过独立的地址访问各时间寄存器。
- 闰年自动调整功能（2000年～2099年）
- 内置充电功能，VBAT可位选3.1V/4.1V充电电压(当需要充电电压为3.1V或4.1V时，VDD须满足VDD-0.2V≥VBAT)。
- 内置电池电压与温度测量功能，可通过接口读取当前的电池电压和温度值。
- 内置走时精度数字调整功能，以提高计时精度。
- 内置通信校验功能，以提高通信的可靠性。
- 可通过I/O端口输出32.768kHz方波，实现对SD8902的走时精度快速测量功能。
- 内置写保护功能，避免对时钟等数据的误写操作，可更好地保护数据。
- 内置31字节通用SRAM寄存器，可用于存储用户的一般数据。
- 内置8字节的ID码，芯片出厂之前设定的身份识别码。
- 芯片在评估板上可通过4KV的群脉冲(EFT)测试
- 芯片管脚ESD>4KV
- CMOS 工艺
- 封装形式：SOP8
