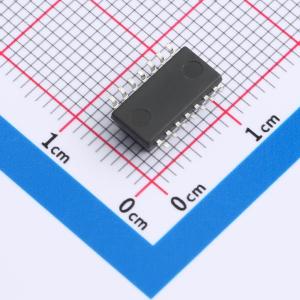

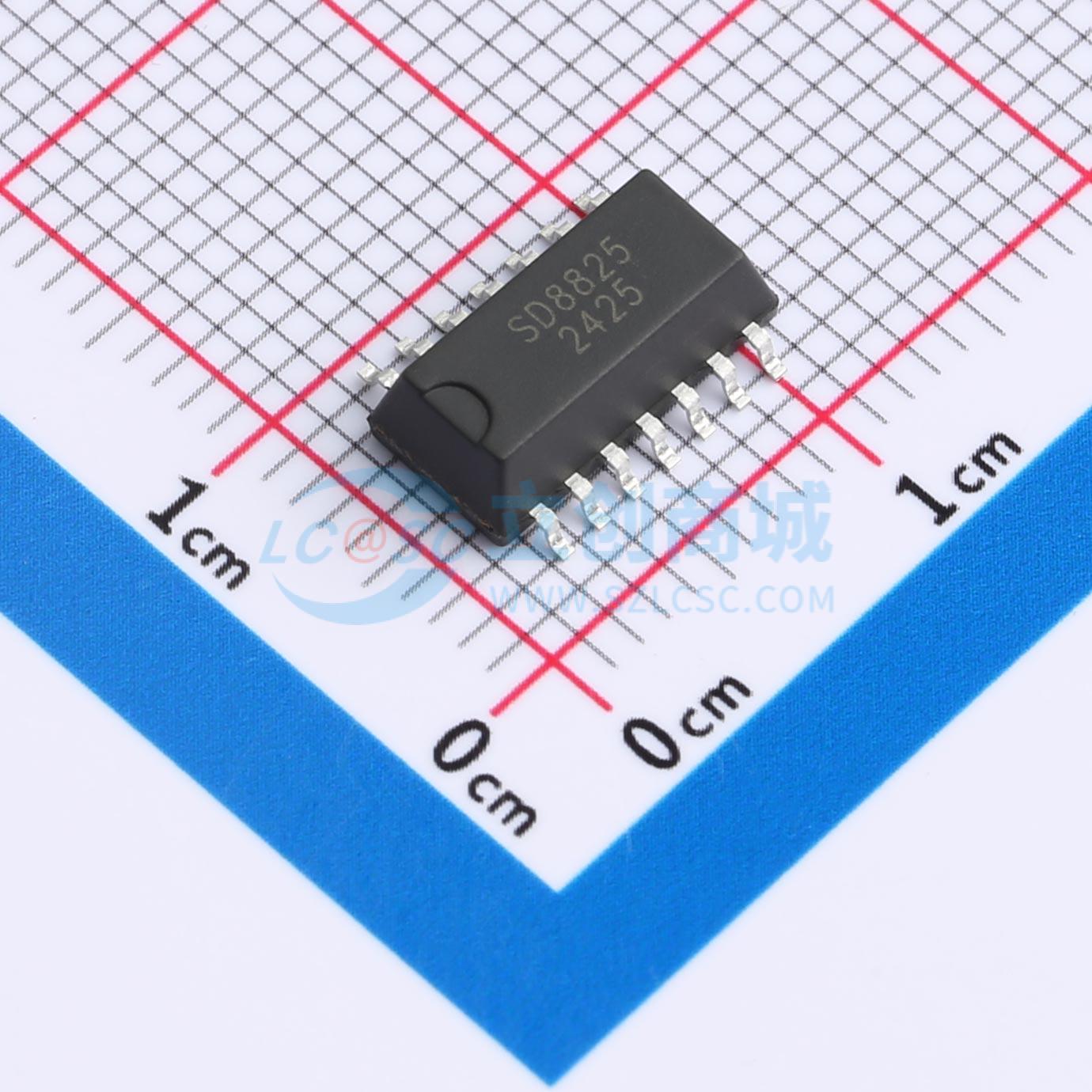

SD8825
SD8825 SOP14兼容RX-8025T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8825 SOP14， 符合ROHS/REACH，通过国网认证，内置晶振及温度补偿，；国网认证，工作电压：2.5V～5.5V；计时电压：1.5V～5.5V；工作温度：-40℃～105℃；；25℃<1ppm(A级),-40℃～+85℃<5ppm,+86℃～+105℃<10ppm；内置IIC总线0.5秒自动复位功能；内置1/1024秒寄存器；内置70字节通用SRAM；内置8字节ID号。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8825
- 商品编号
- C41429334
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.7979克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 温度补偿；片内SRAM/NVRAM；倒数计时器；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
SD8825 是一种具有标准 IIC 接口的实时时钟芯片，CPU 可使用该接口通过七位地址寻址来读写片内寄存器的数据。SD8825 内置晶振及温度补偿，用户可以不用顾虑因外接晶振、谐振电容等所带来的元件匹配误差问题、晶振温度特性及可靠性问题，实现宽温范围内不需用户干预、全自动、高可靠计时功能。SD8825 内置时间更新、倒计时和报警中断。SD8825 内置 8 字节的 ID，每一颗芯片具备身份识别码。SD8825 管脚兼容 SD3025T 和 8025T，软件兼容 8025T；SD8826 与 SD8825 除了封装形式不同外其它均一致，且 SD8826 可以 PCB 排版兼容 SD8825。
商品特性
- 低功耗：0.6μA 典型值（Ta=25℃）。
- 工作电压：2.5V~5.5V；计时电压：1.5V~5.5V。
- 工作温度：-40℃~105℃。
- 标准 IIC 总线接口方式，最高速度 400kHz。
- 年、月、日、时、分、秒的 BCD 码输入/输出，并可通过独立的地址访问各时间寄存器。
- 闰年自动调整功能（2000年～2099年）。
- 内置星期/日期、时、分共 3 字节的报警数据寄存器。
- 周期性频率中断输出：32768Hz、1024Hz 和 1Hz 共三种方波。
- 自动重置的 12 位倒计时定时器，可选的 4 种时钟源（4096Hz、1024Hz、1 秒、1 分钟），最小定时为 244us，最长定时为 68 个小时，通过计算可获得精确的毫秒级定时值。
- 时间更新中断具有分钟中断与秒中断两种功能。
- 时间报警中断、倒计时中断、时间更新中断可通过寄存器配置选择是否从 INT 脚输出报警信号，三种中断各具有一个中断标志位。
- FCTR 端口输入决定频率中断端口 FREQ 是否输出，FREQ 端口可通过寄存器配置选择不同频率的方波。
- 内置通信校验功能，进一步提高通信的可靠性。
- 内置 1/1024 秒寄存器，读取时间能够精确到 1/1024 秒。
- 内置 IIC 总线 0.5 秒自动复位功能（从 start 命令开始计时），该功能可以避免 IIC 总线挂死问题。
- 内置写保护功能，避免对数据的误写操作，可更好地保护数据。
- 内置上电指示位 RTCF，当包括电池在内的所有电源第一次上电时该位置 1。
- 内置停振检测位 OSF，当内部振荡器停止振荡时该位置 1。
- 内置晶振和谐振电容，芯片内部通过高精度补偿方法，实现在宽温范围内高精度的计时功能：-40℃~+85℃ 精度<±5ppm，+85℃~+105℃ 精度<±10ppm（出厂精度）。
- 内置 70 字节通用 SRAM 寄存器可用于存储用户的一般数据。
- 内置 8 字节的 ID 码，芯片出厂之前设定的身份识别码。
- 芯片在评估板上可通过 4KV 的群脉冲（EFT）干扰。
- CMOS 工艺。
- 封装形式：SD8825 SOP14（198mil）/ SD8826 SOP8（208mil）。
